Karaca Serisi
Karaca, 60 mm sistem genişliğine sahip bir pencere ve kapı serisidir; kasa ve kanadın ana profil derinliği 60 mm’dir. Beş ana profilden oluşur: kasa, pencere kanadı, kapı kanadı, orta kayıt ve pervazlı kasa; destek sacı odaları kasa ve kayıtta 27×27 mm, pencere kanadında 24×25 mm’dir. Seri, 14 mm yüksekliğinde tek veya çift cam çıtasıyla 4‑12‑4 yapısında 20 mm çift cam alır ve kodlarıyla belgelenmiş yedi renk seçeneğiyle sunulur.
Teklif İsteyin
Seri nelerden oluşur?
Her seri, birlikte çalışan bir profil grubudur. Kasa duvar boşluğuna monte edilen sabit çerçevedir; kanat camı taşıyan hareketli parçadır; orta kayıt iki kanadı veya bir kanat ile sabit bölümü ayırır; pervazlı kasa ise çerçevenin duvarla birleşimini tamamlar. Aşağıdaki kartlar, kataloğun özellikle bu seri için bastığı verileri gösterir.
A, B ve C kesitin üzerine çizilmiş ölçü çizgileridir: A görünen genişlik, B profil derinliği, C çizimde işaretlendiği haliyle parçanın toplam yüksekliği.

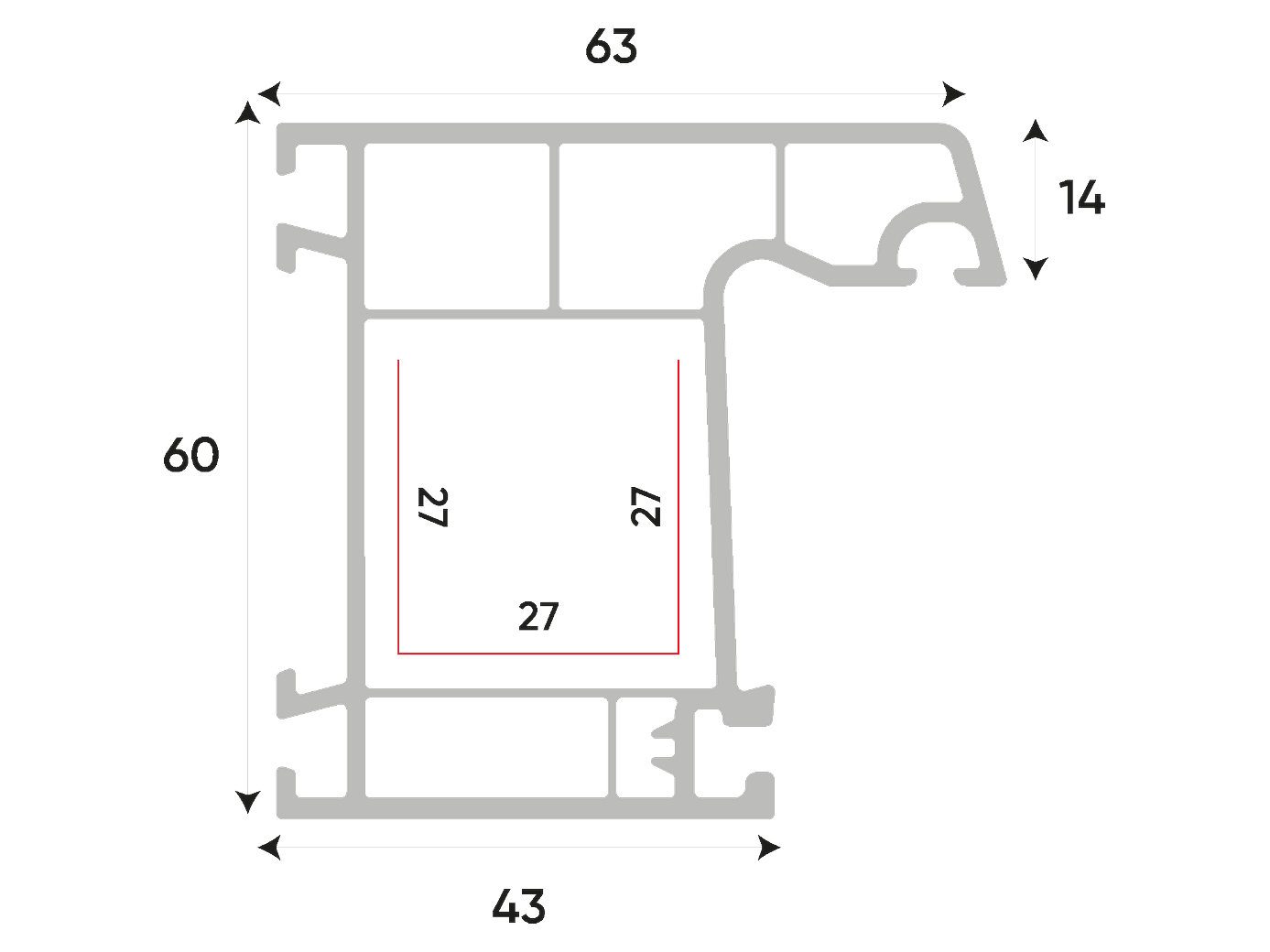

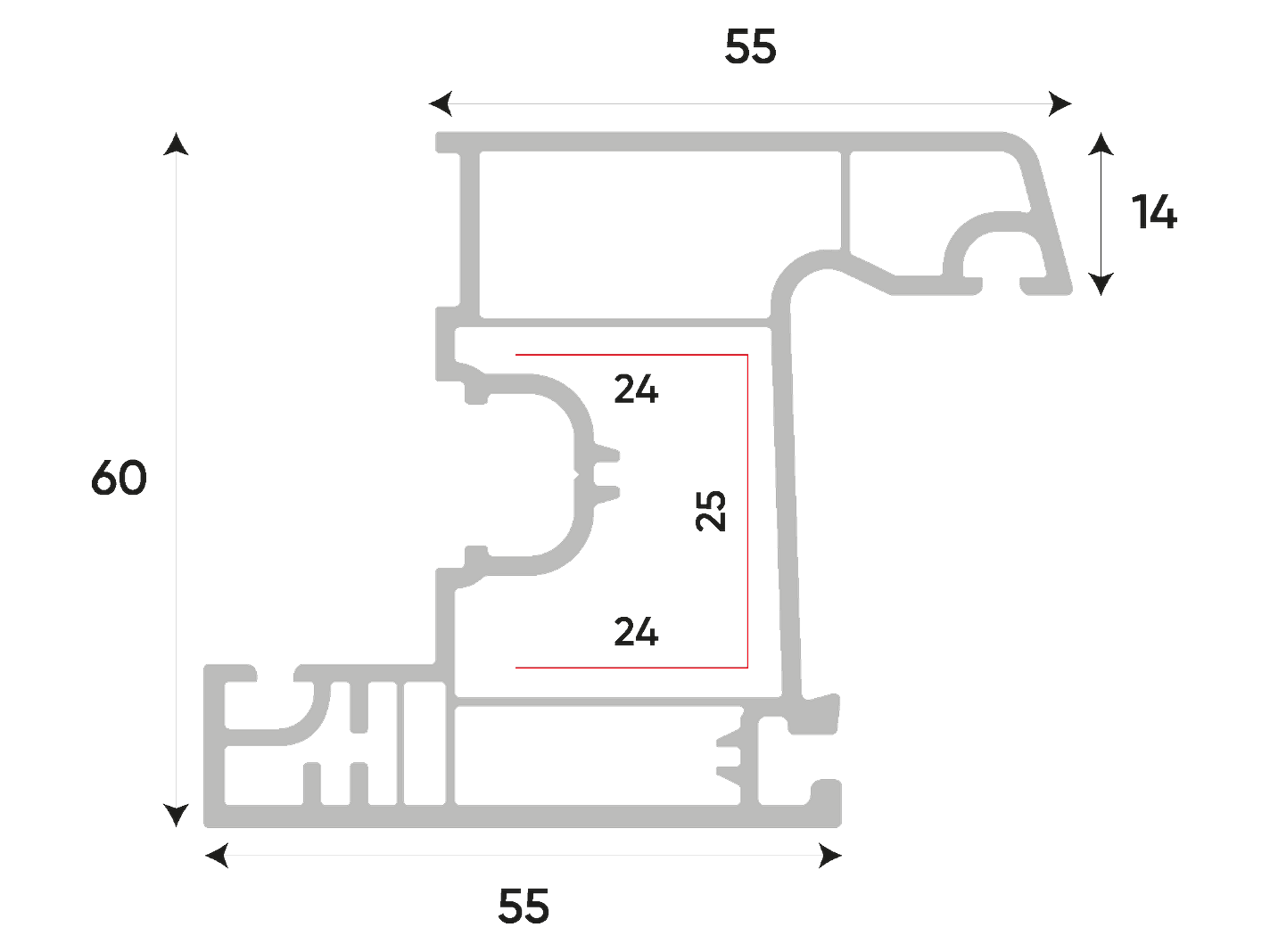

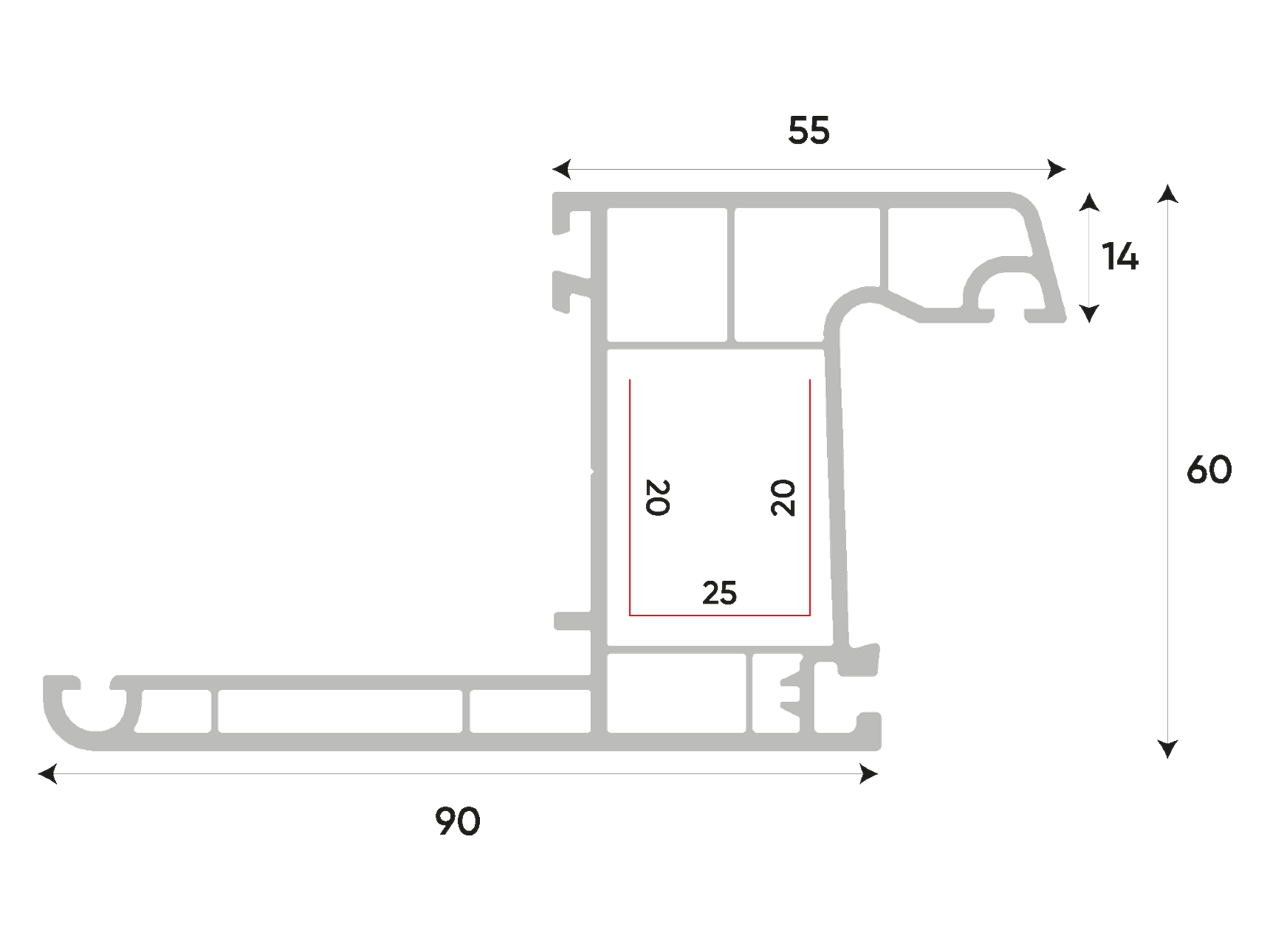

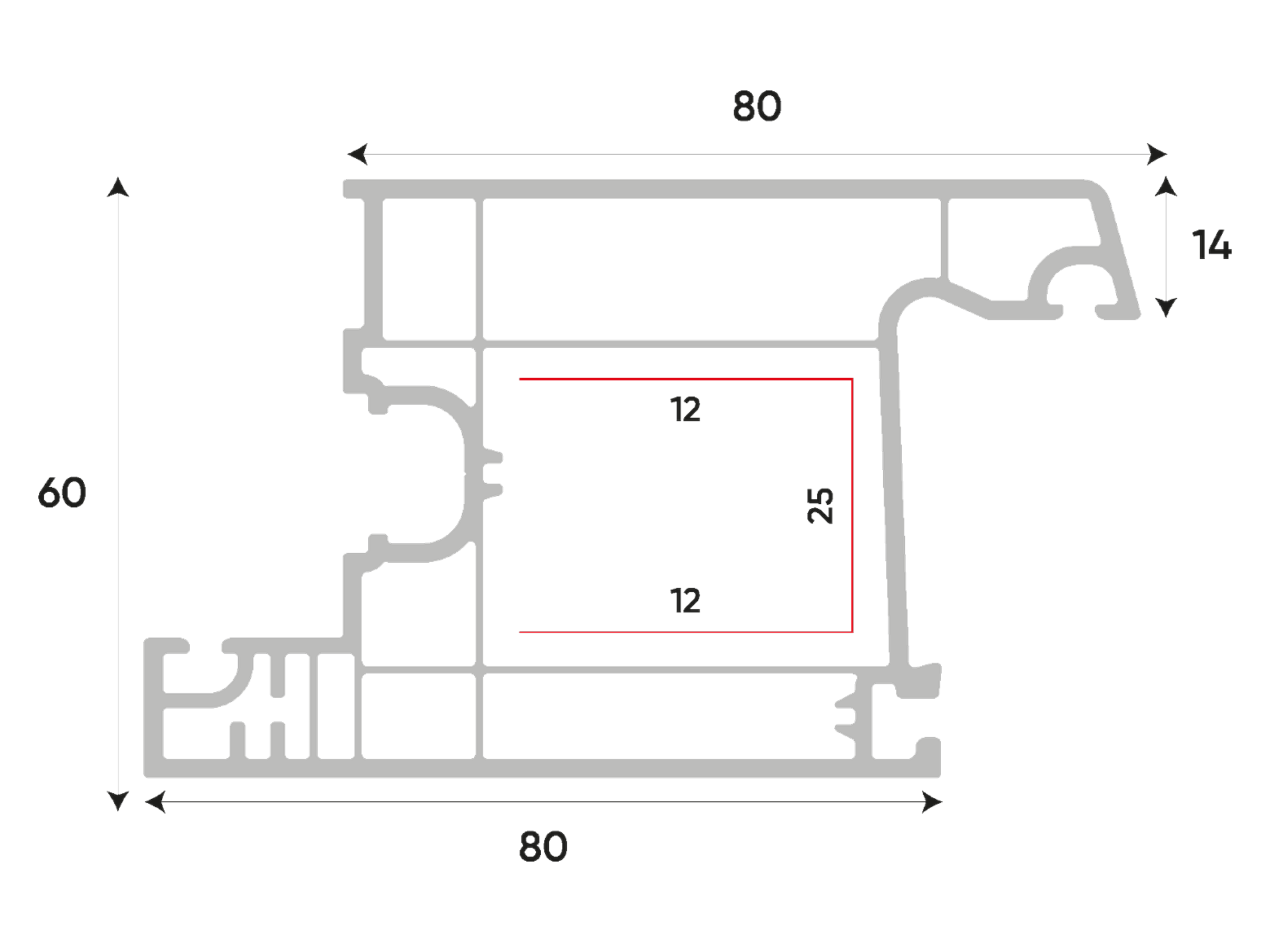

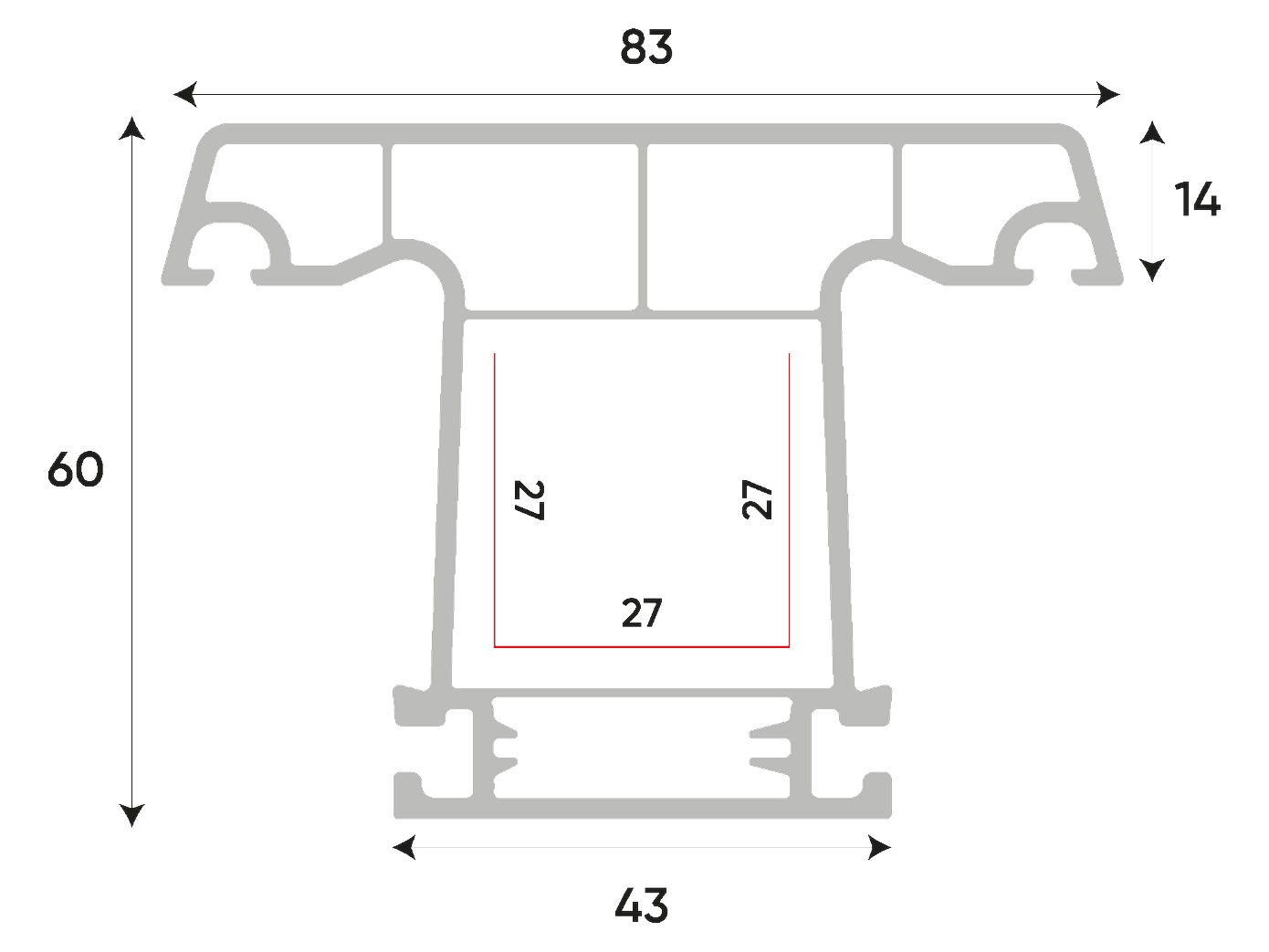

Her profilin odacıkları ve ölçü çizgileriyle birlikte enine kesiti, katalogda yayımlandığı haliyle. İmalatçı kesimden önce doğru kodu belirlemek için, mühendis ise şartname için kullanır.
Cam çıtası, camı kasa içinde sabitleyen profildir; kalınlığı cam kombinasyonuna bağlıdır.
| Kalınlık | Cam kombinasyonu | Çift kod | Tek kod |
|---|---|---|---|
| 20 mm | 4-12-4 | R6008 | R6009 |
Renkler ve yüzeyler
Bu seri için profesyonel talep
İstediğiniz kodları, miktarları, yüzeyi ve konumunuzu gönderin; fiyat teklifi ile teknik ve ticari takiple dönelim.
