إلغاز سلسلة نوافذ وأبواب بعرض نظام 70 مم، أي أن عمق الكادر والجناح اللذين يُبنى عليهما الهيكل هو 70 مم. تتكوّن من خمسة بروفيلات رئيسية: كادر عادي، جناح نافذة، جناح باب، قاطع T، وكادر بحاجب، ولكل منها غرفة تسليح بمقاس 28×28 مم، وتتّسع غرفة جناح الباب إلى 40×30 مم. تُثبَّت الزجاجيات بارتفاع 17 مم بأكواد مفردة ومزدوجة خاصة بالسلسلة، وتتوفّر بسبعة تشطيبات لونية موثّقة بأكوادها.
اطلب عرض سعر
ما الذي تتكوّن منه السلسلة؟
كل سلسلة مجموعة بروفيلات تعمل معاً. الكادر هو الإطار الثابت الذي يُركَّب في فتحة الجدار، والجناح هو الجزء المتحرّك الذي يحمل الزجاج، وقاطع T يفصل بين جناحين أو بين جناح وقطاع ثابت، والكادر بحاجب ينهي التقاء الإطار بالجدار. البطاقات أدناه تبيّن ما يطبعه الكاتالوج لهذه السلسلة تحديداً.
A و B و C هي خطوط الأبعاد المرسومة على المقطع نفسه: A العرض الظاهر، B عمق البروفيل، C الارتفاع الكلي للقطعة كما هو مؤشَّر في الرسم.
المقطع العرضي لكل بروفيل بغرفه الداخلية وخطوط أبعاده، كما هو منشور في الكاتالوج. تستخدمه الورشة لتحديد الكود الصحيح قبل القص، ويعتمده المهندس في المواصفات.
الزجاجية هي البروفيل الذي يثبّت الزجاج داخل الكادر، وسماكتها مرتبطة بتركيب الزجاج.

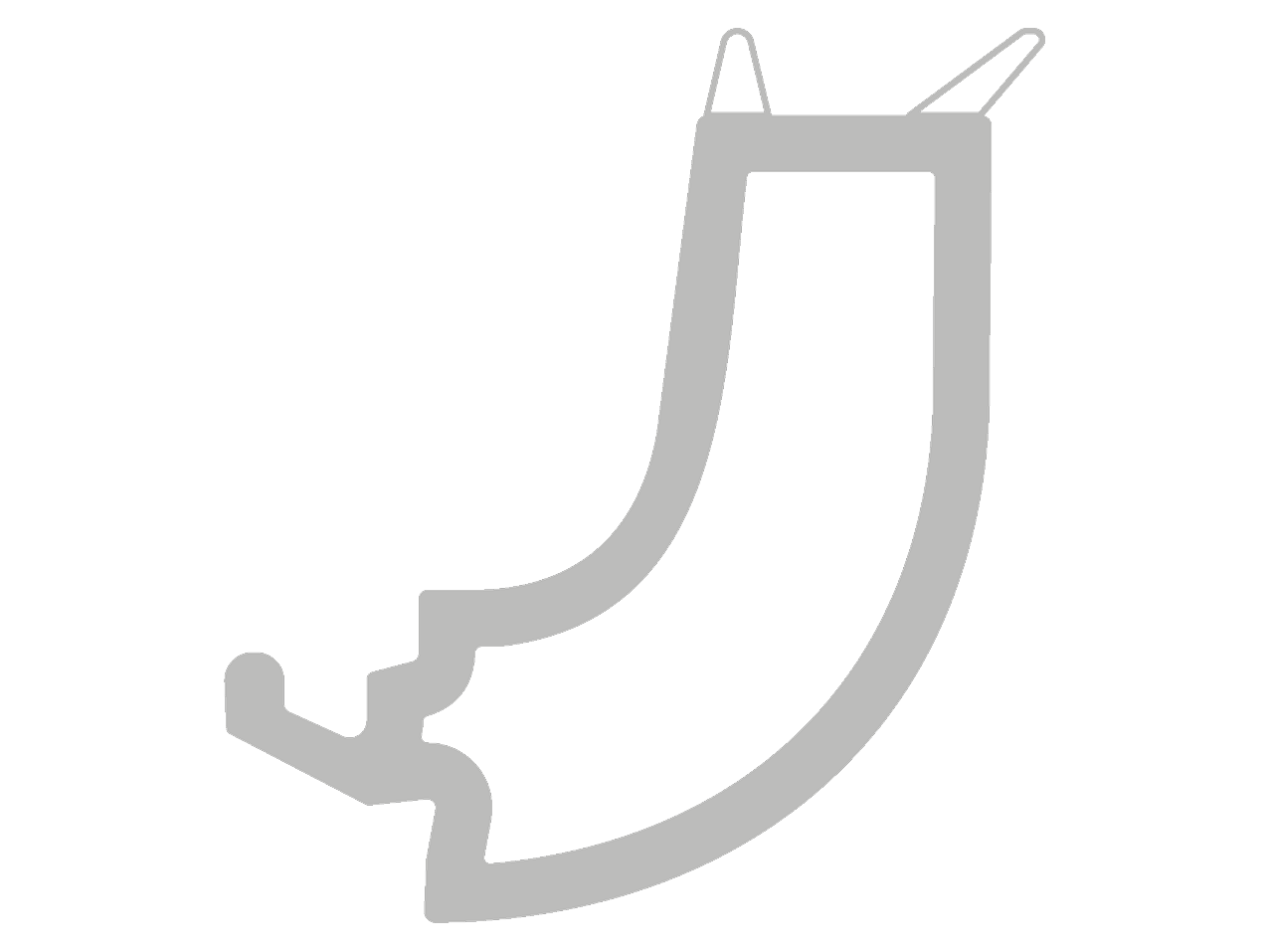

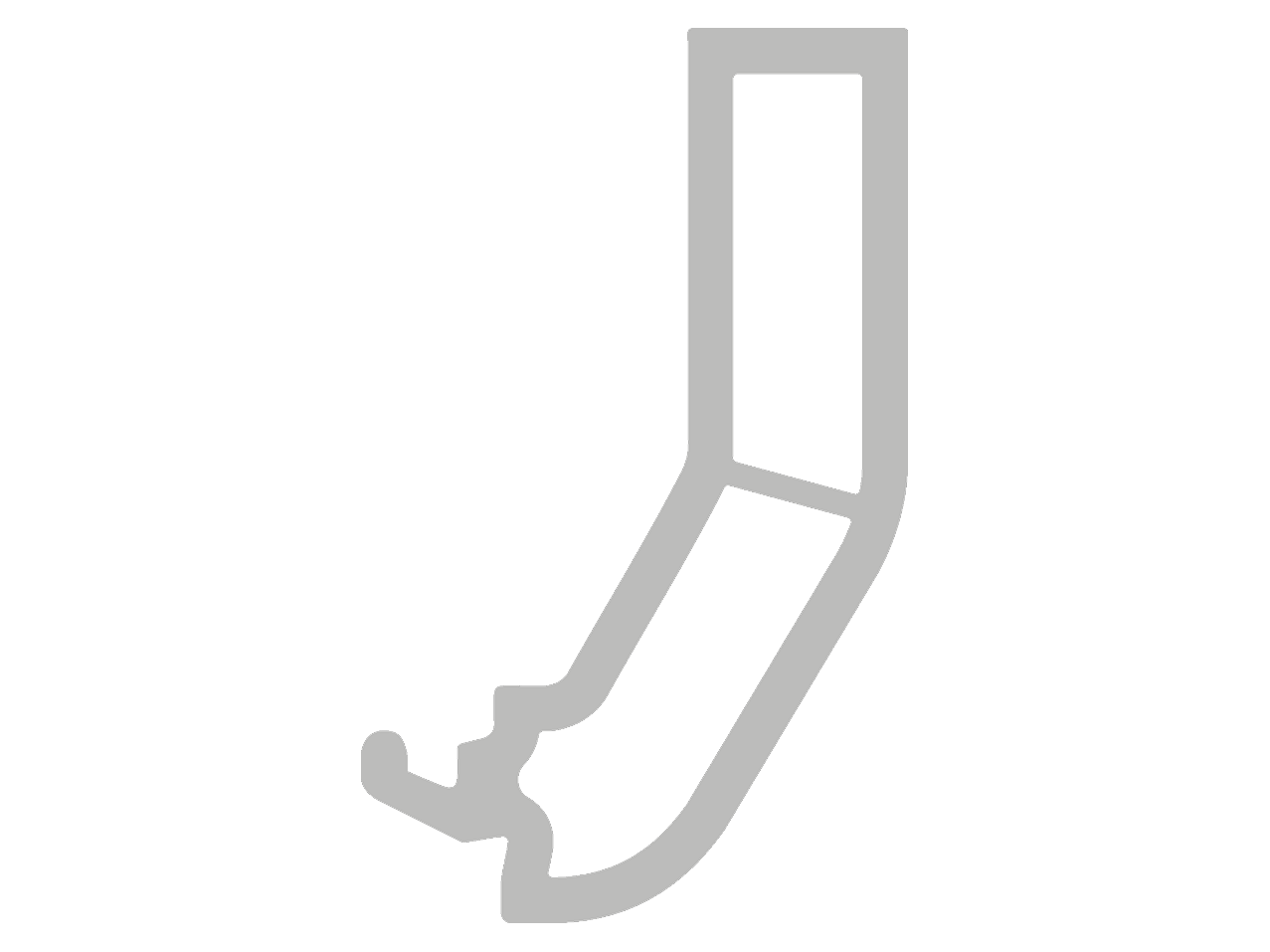

| كود مزدوج | كود مفرد |
|---|---|
| T7006 | T7007 |
الكاتالوج يطبع قيمتَي سماكة متعارضتين لهذه السلسلة على السطر نفسه، ولذلك لا ننشر السماكة ولا تركيب الزجاج هنا. الأكواد أدناه غير متنازع عليها. للتأكيد قبل الطلب، تواصل معنا.
