توروس

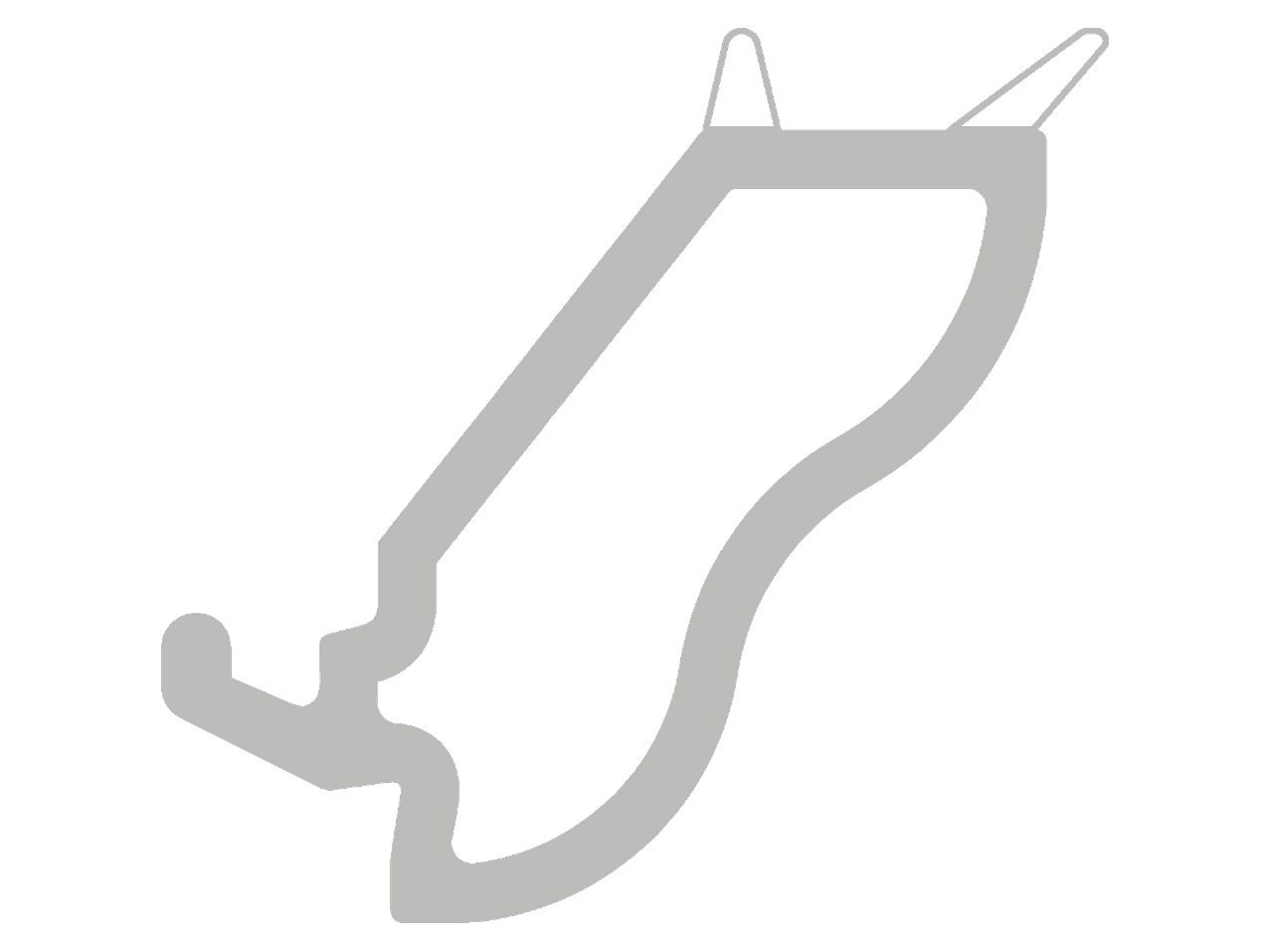

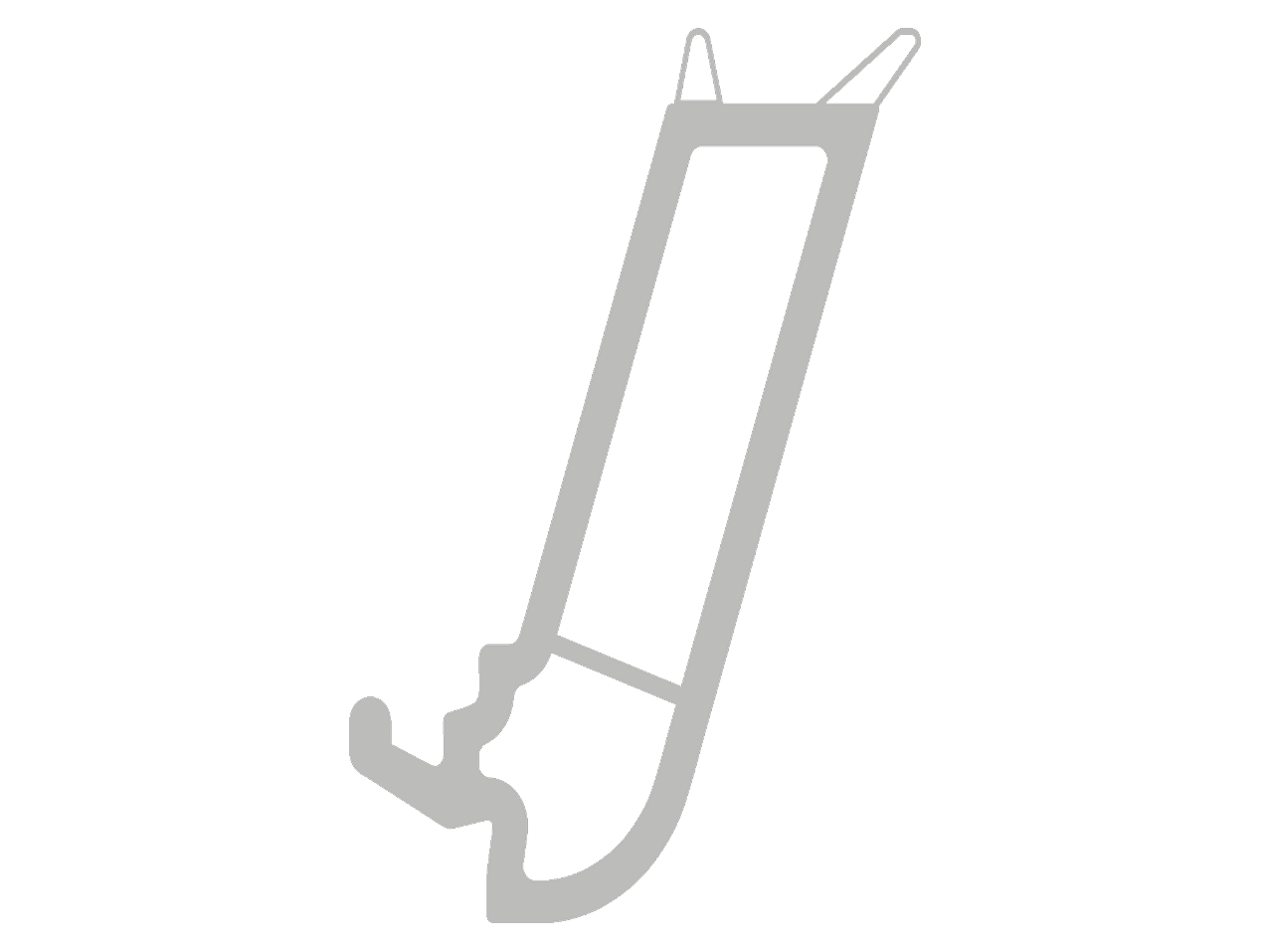

توروس سلسلة نوافذ وأبواب تجمع بين عرضَي النظام 60 و70 مم: الكادر والقاطع والكادر بحاجب بعمق 70 مم، وجناحا النافذة والباب بعمق 60 مم، ما يتيح للورشة العمل بجناح واحد على كادرَي العرضين. تتكوّن من خمسة بروفيلات رئيسية بغرف تسليح 30×25 مم للكادر و27×27 مم للجناح والقاطع، و40×30 مم لجناح الباب. تستقبل زجاجاً مزدوجاً بسماكة 20 مم بتركيب 4‑12‑4 عبر زجاجية بارتفاع 14 مم، وتتوفّر بسبعة تشطيبات لونية موثّقة بأكوادها.

اطلب عرض سعر

5بروفيلات

14 mmارتفاع الزجاجية

البروفيلات الرئيسية

ما الذي تتكوّن منه السلسلة؟

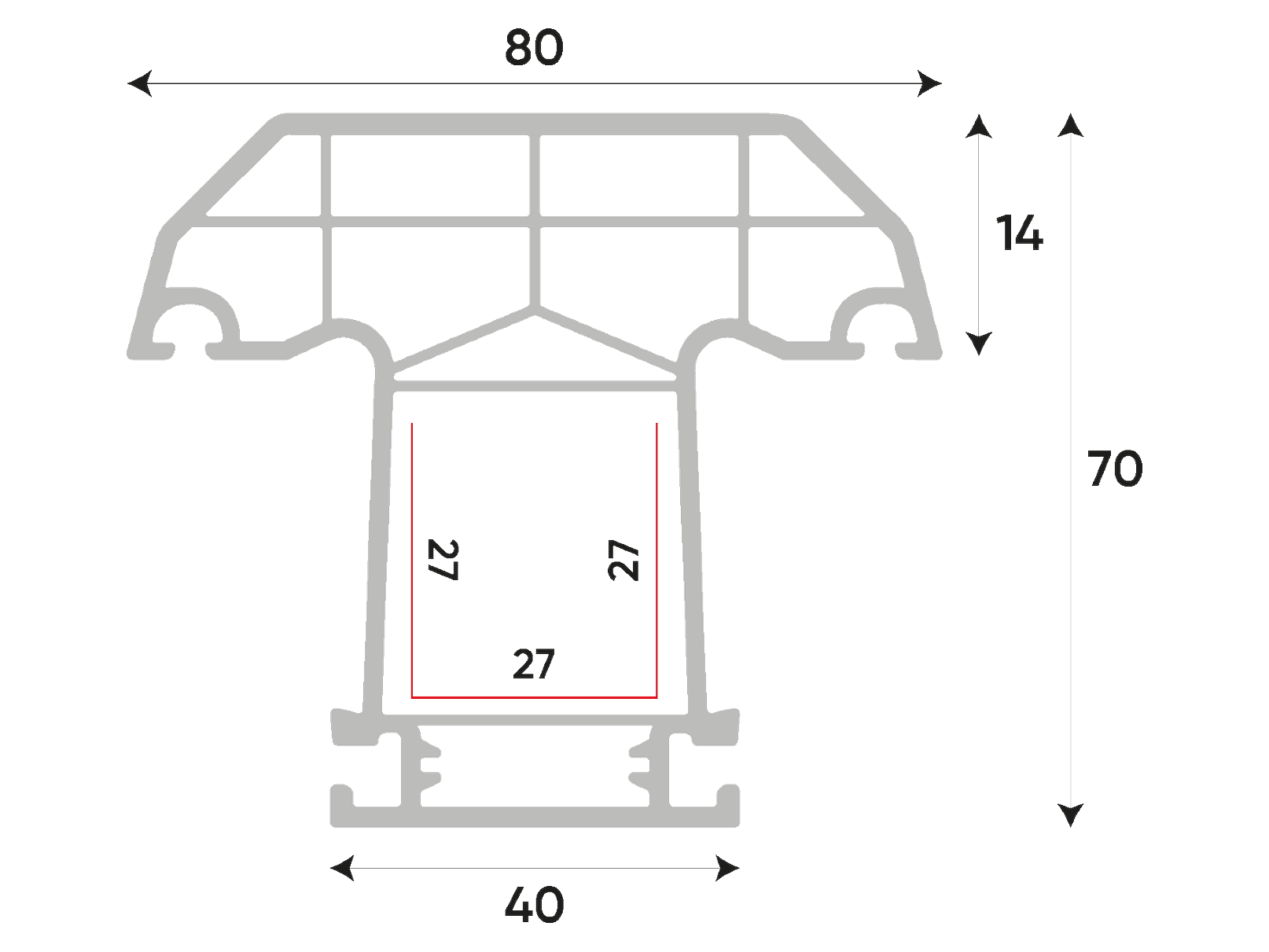

كل سلسلة مجموعة بروفيلات تعمل معاً. الكادر هو الإطار الثابت الذي يُركَّب في فتحة الجدار، والجناح هو الجزء المتحرّك الذي يحمل الزجاج، وقاطع T يفصل بين جناحين أو بين جناح وقطاع ثابت، والكادر بحاجب ينهي التقاء الإطار بالجدار. البطاقات أدناه تبيّن ما يطبعه الكاتالوج لهذه السلسلة تحديداً.

A و B و C هي خطوط الأبعاد المرسومة على المقطع نفسه: A العرض الظاهر، B عمق البروفيل، C الارتفاع الكلي للقطعة كما هو مؤشَّر في الرسم.

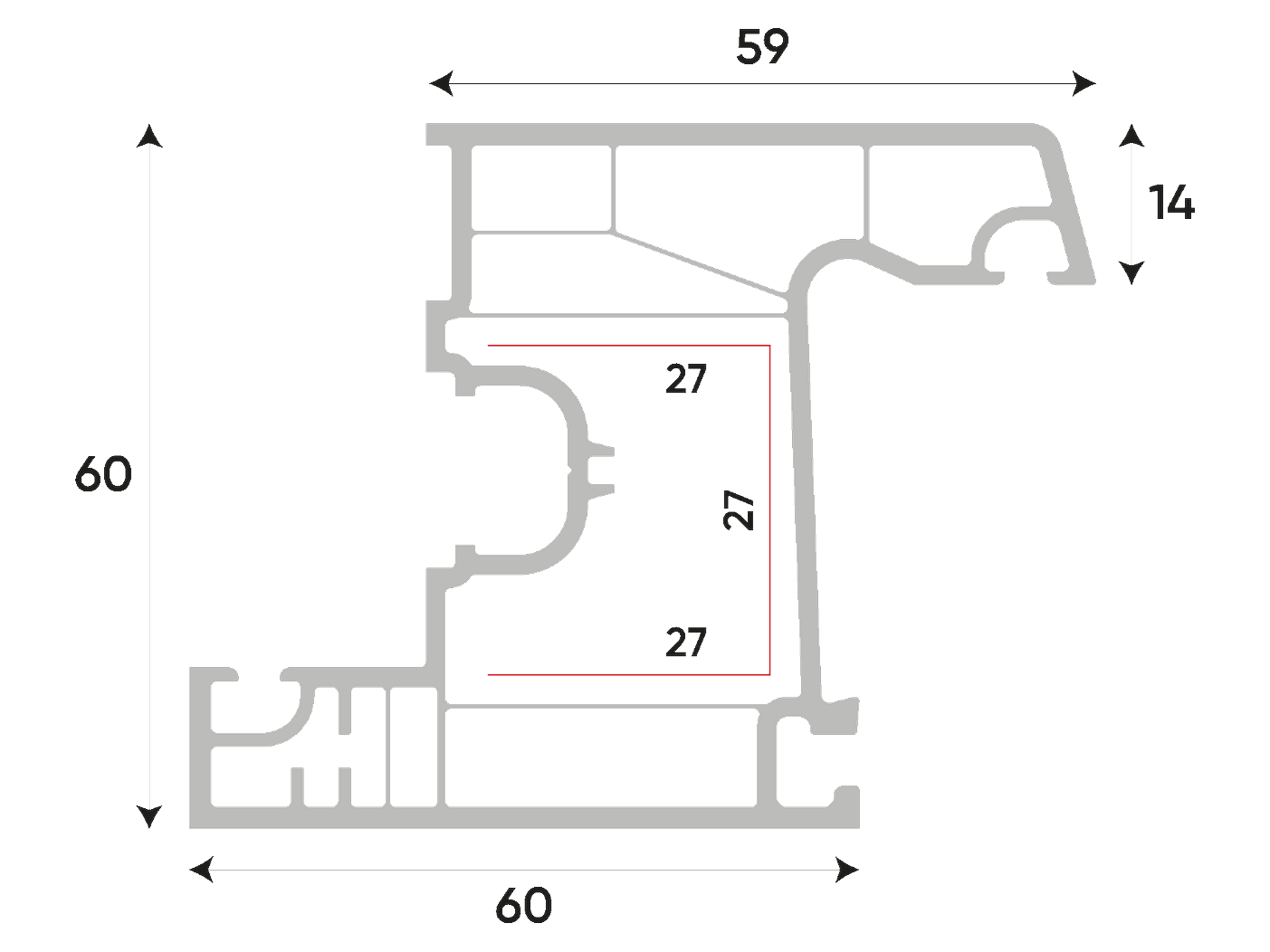

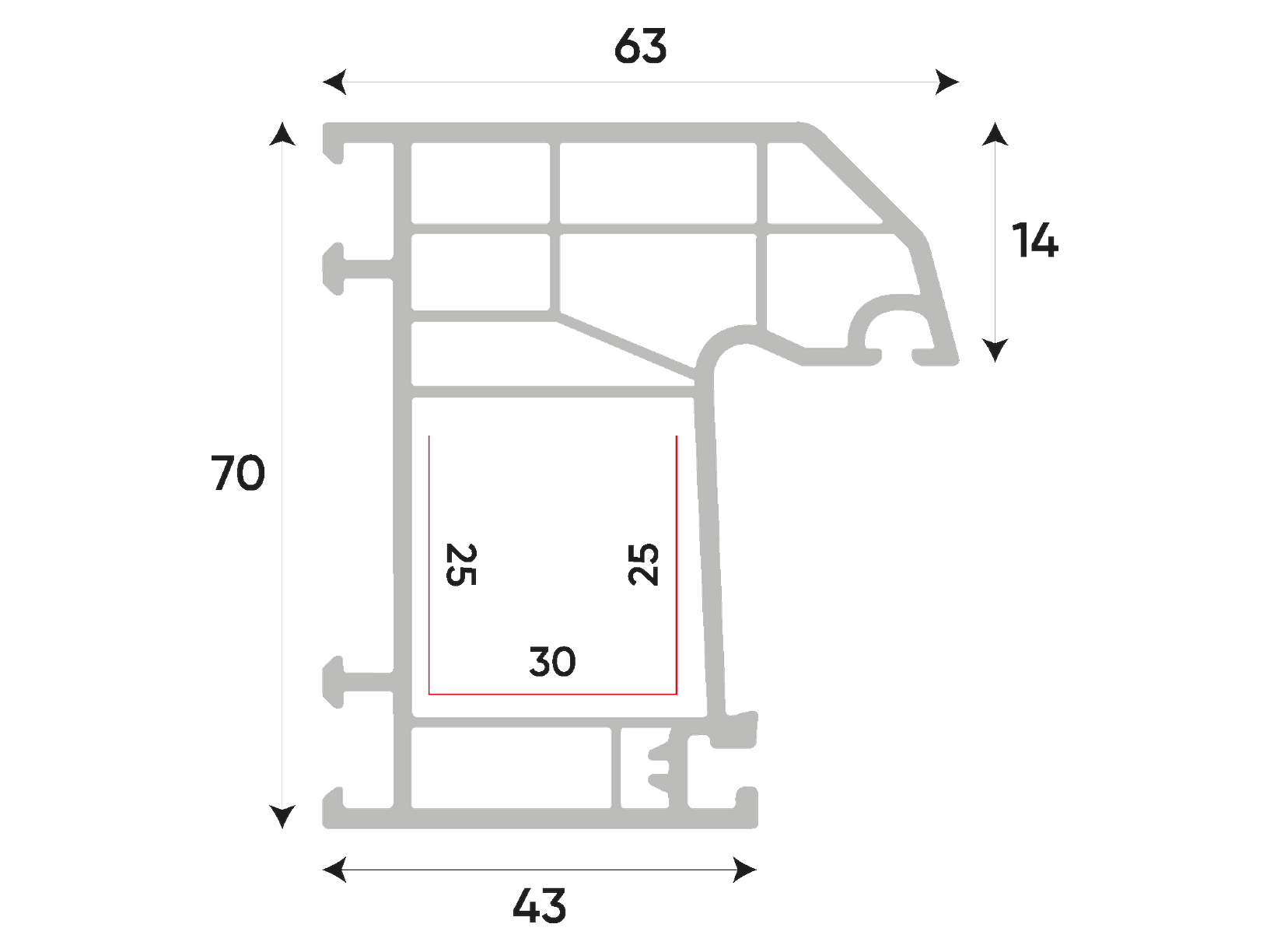

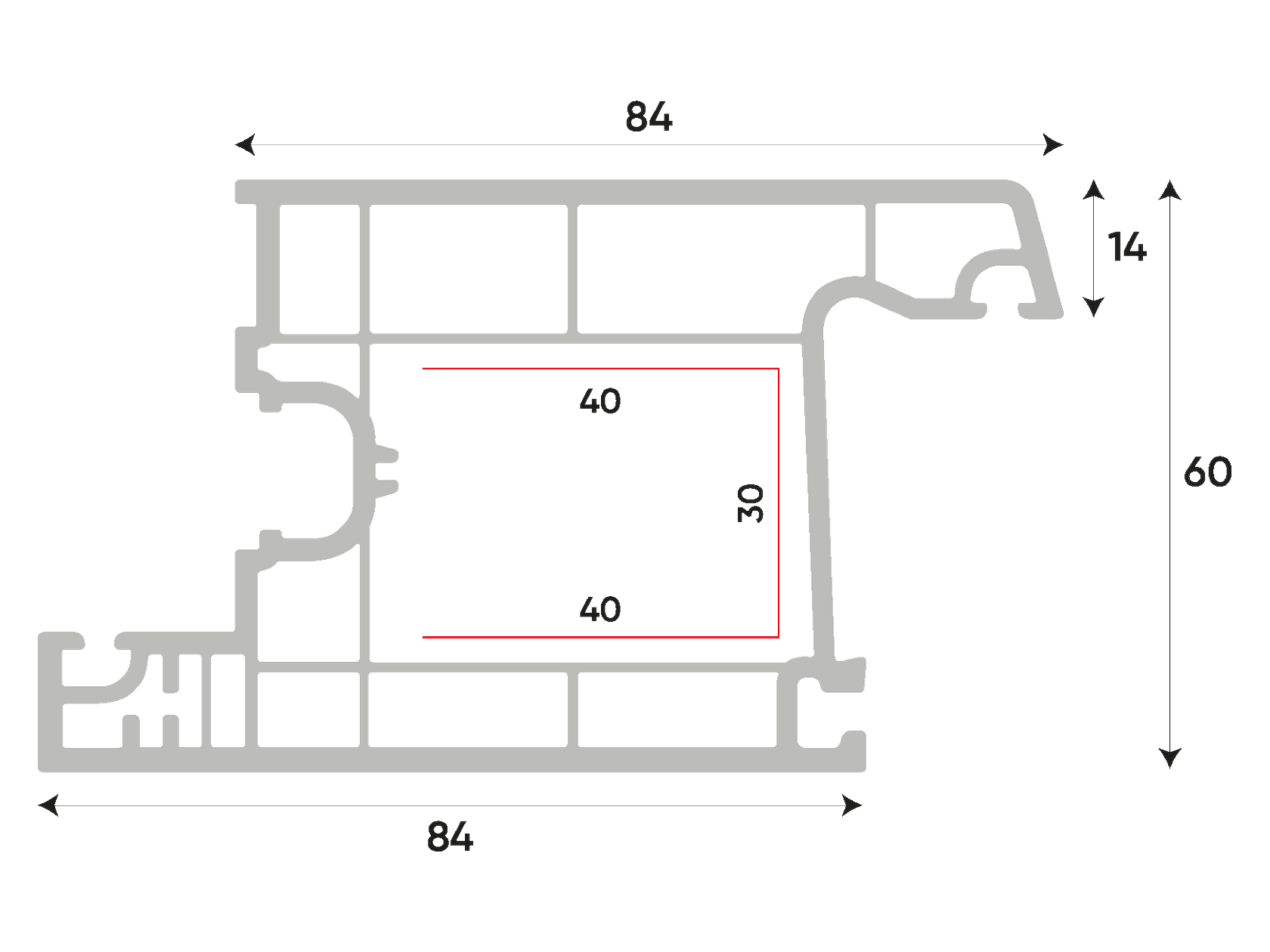

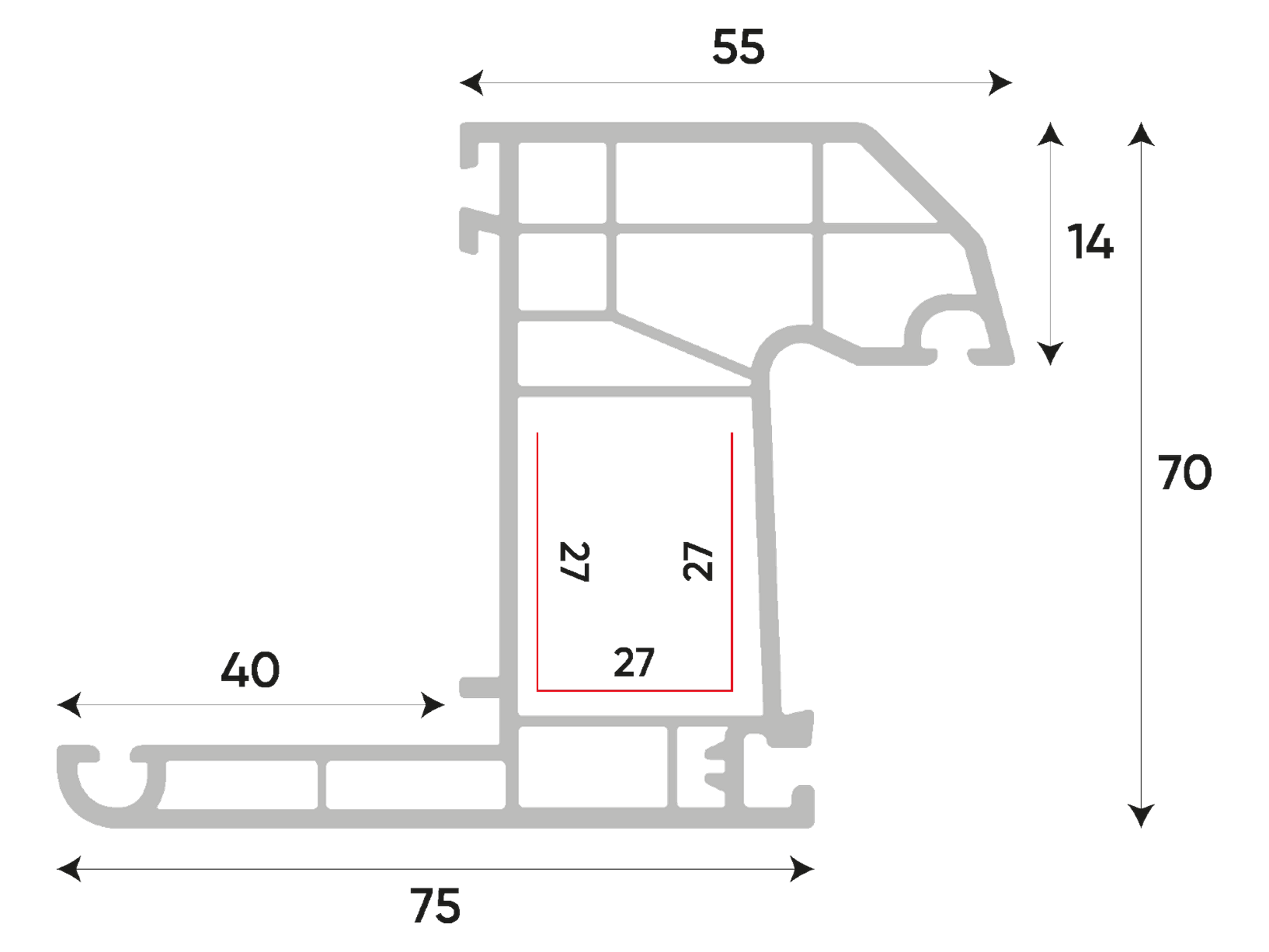

المقطع العرضي لكل بروفيل بغرفه الداخلية وخطوط أبعاده، كما هو منشور في الكاتالوج. تستخدمه الورشة لتحديد الكود الصحيح قبل القص، ويعتمده المهندس في المواصفات.
