أنظمة السحاب
أنظمة السحاب مجموعة مستقلة داخل التشكيلة، لها بروفيلاتها وأكوادها الخاصة بعيداً عن سلاسل النوافذ والأبواب الدوّارة. تضم أحد عشر بروفيلاً تغطي الكادر بمجرى واحد والكادر بحاجب والكادر بحاجب مع منخل، وجناح السحب والقيد الأوسط العمودي وقفل السحب وإغلاق السحب، إضافة إلى زجاجية مفردة وأخرى مزدوجة بارتفاع 20 مم. غرف التسليح مرسومة لكل قطعة على حدة: من 30×11 مم في كوادر المجرى الواحد إلى 40×33 مم في القيد الأوسط. تعتمد المجموعة التشكيلة اللونية نفسها المعتمدة لسلسلة كاراجا.
اطلب عرض سعر
ما الذي تتكوّن منه السلسلة؟
كل سلسلة مجموعة بروفيلات تعمل معاً. الكادر هو الإطار الثابت الذي يُركَّب في فتحة الجدار، والجناح هو الجزء المتحرّك الذي يحمل الزجاج، وقاطع T يفصل بين جناحين أو بين جناح وقطاع ثابت، والكادر بحاجب ينهي التقاء الإطار بالجدار. البطاقات أدناه تبيّن ما يطبعه الكاتالوج لهذه السلسلة تحديداً.
A و B و C هي خطوط الأبعاد المرسومة على المقطع نفسه: A العرض الظاهر، B عمق البروفيل، C الارتفاع الكلي للقطعة كما هو مؤشَّر في الرسم.

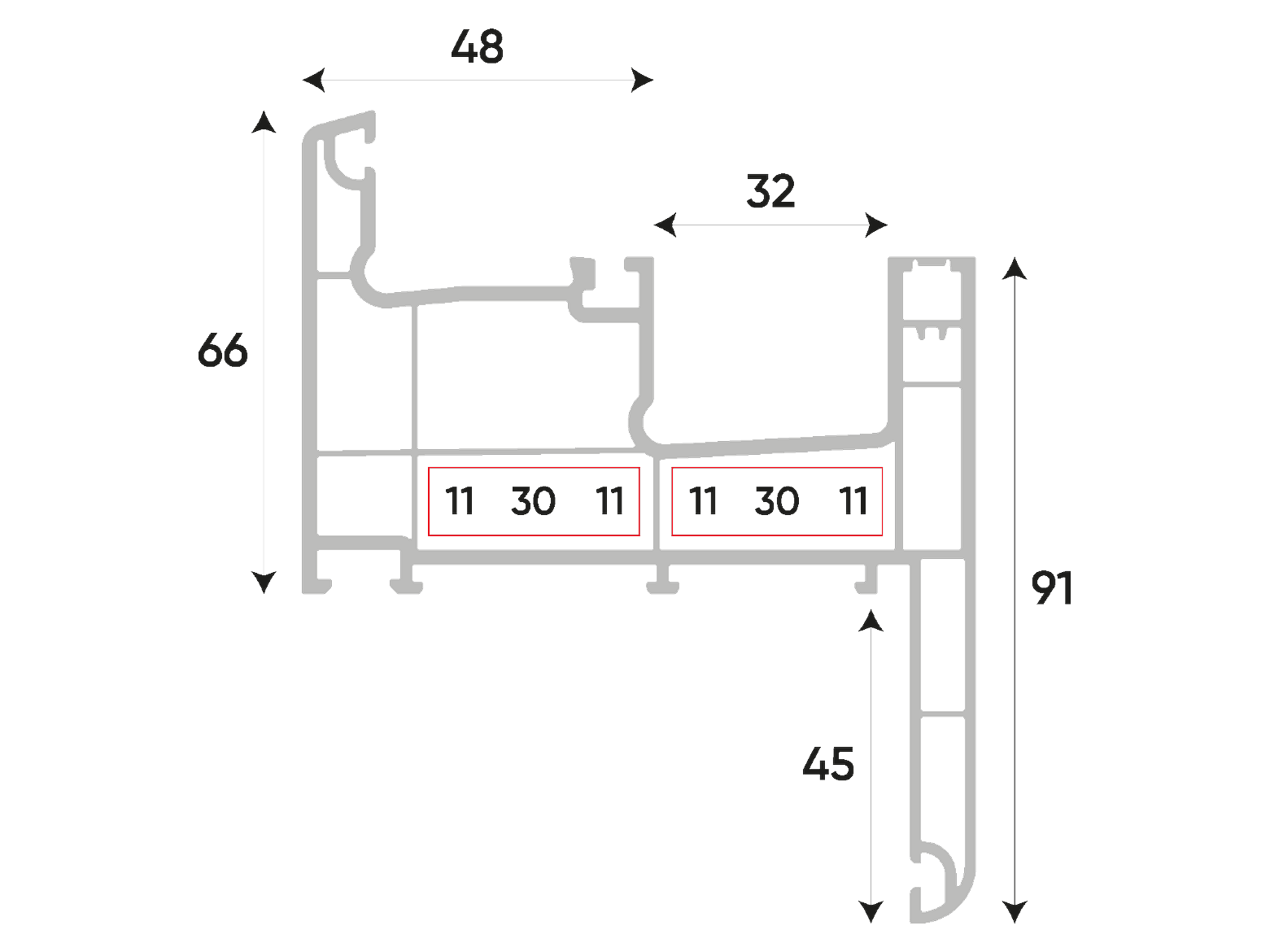

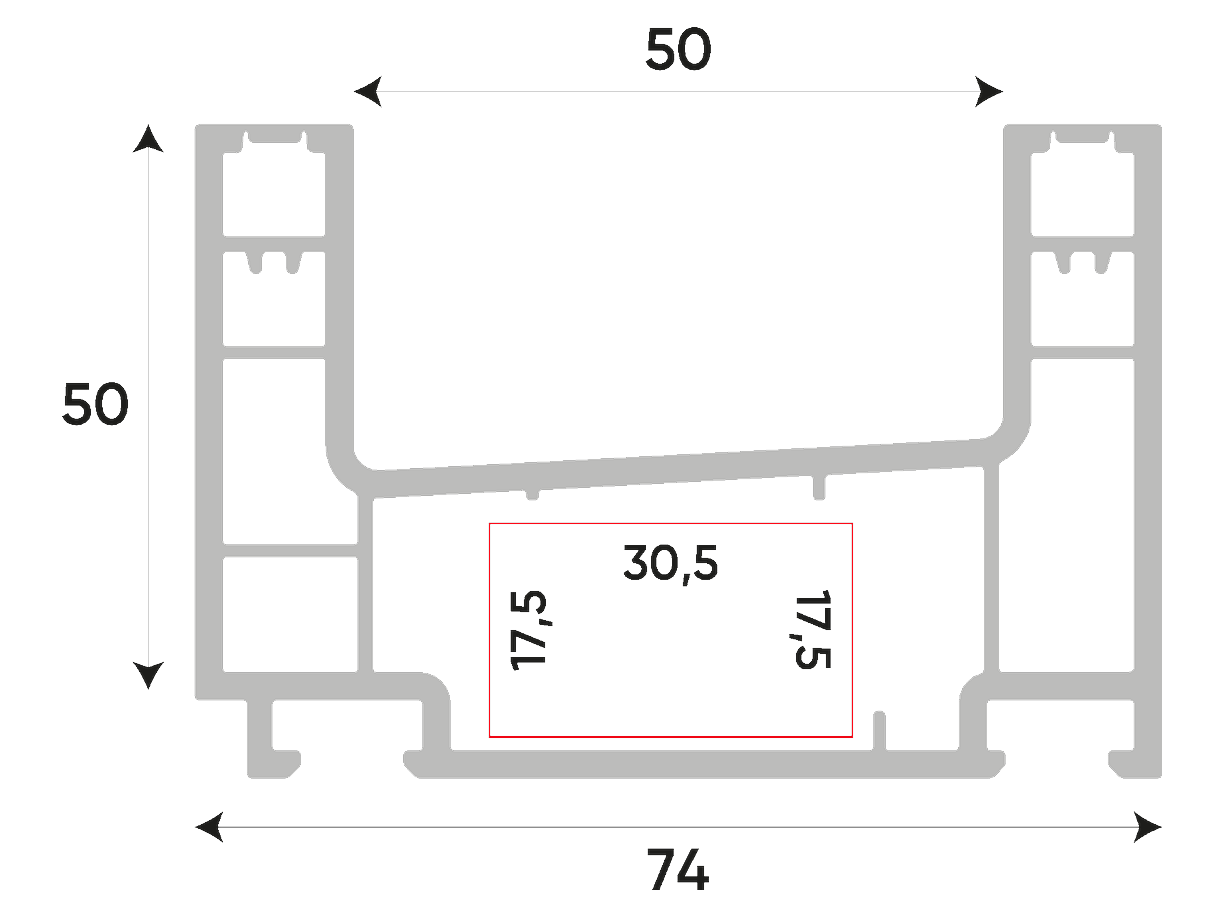

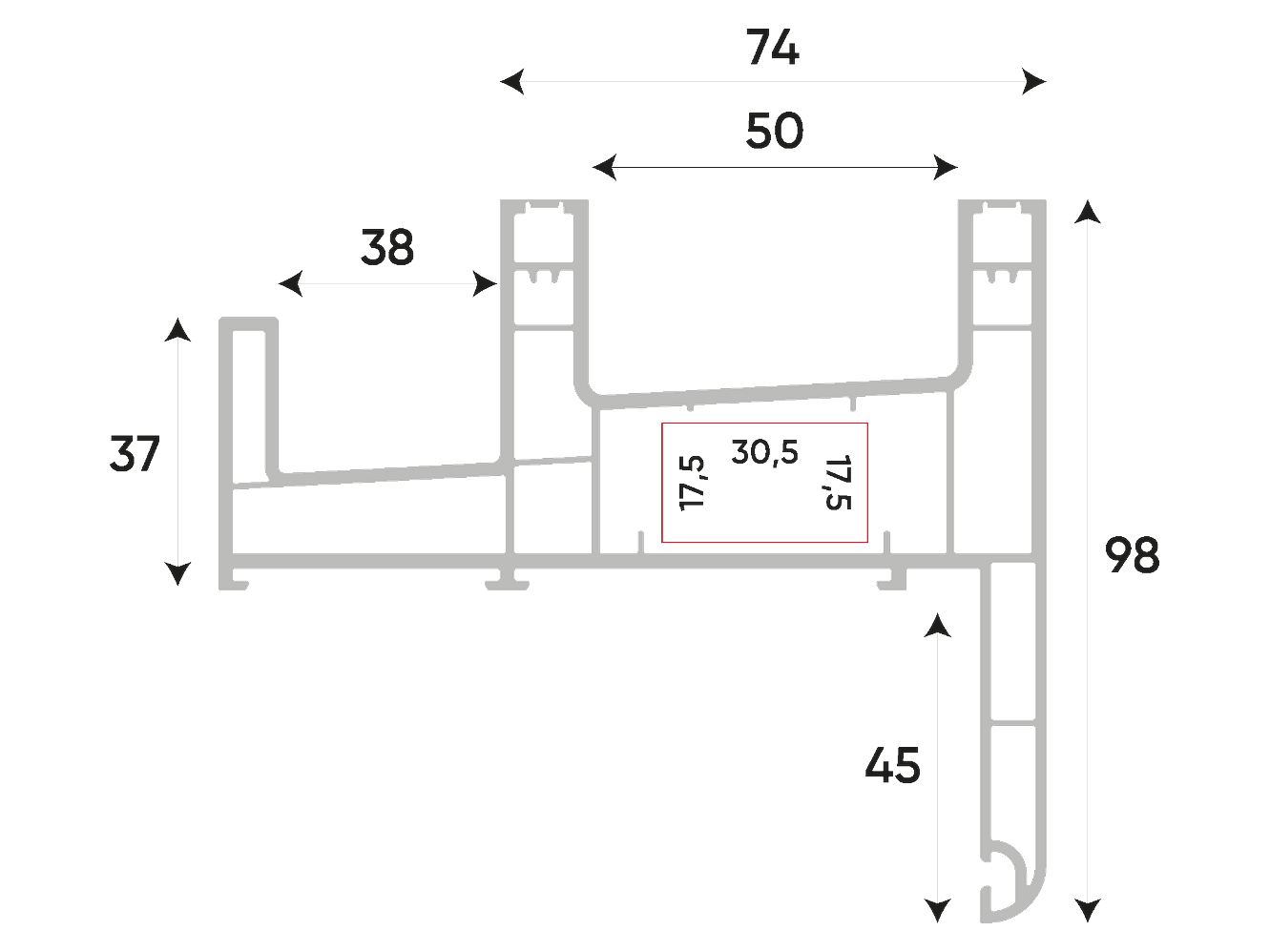

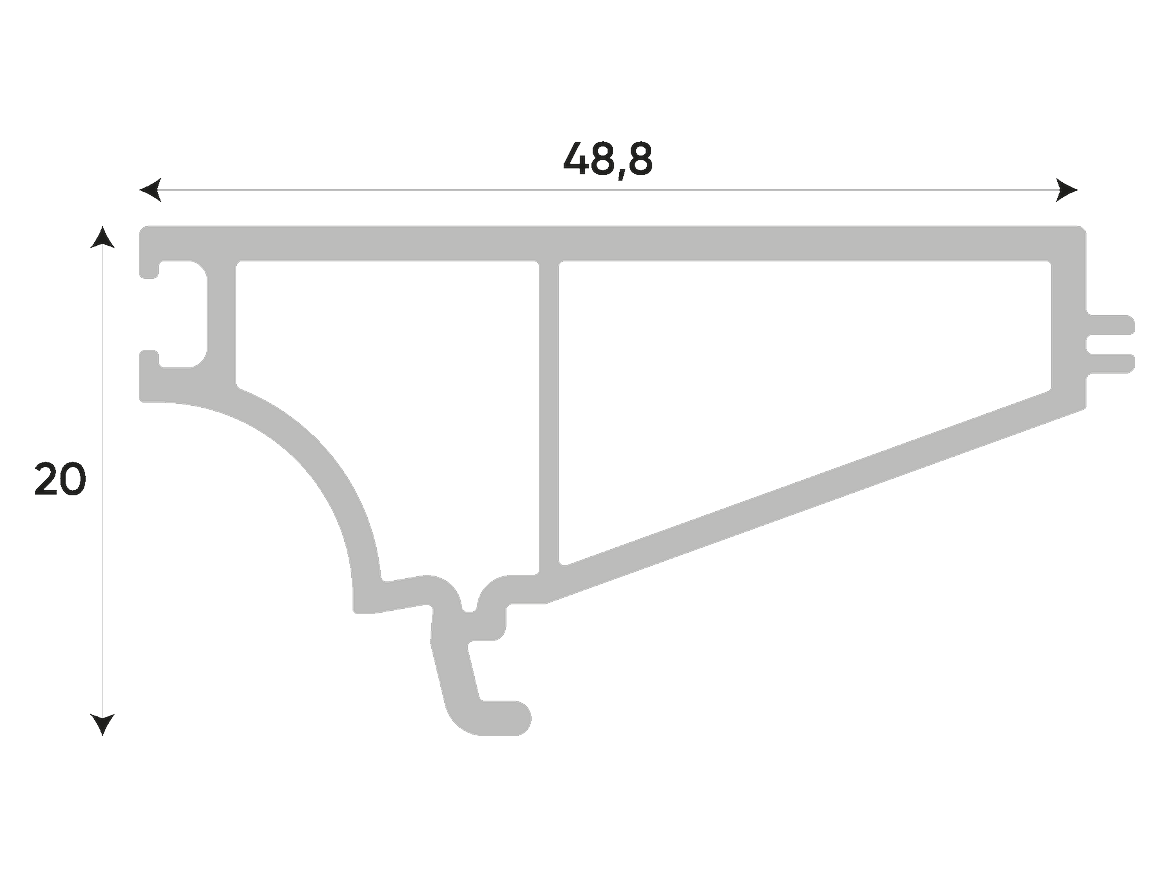

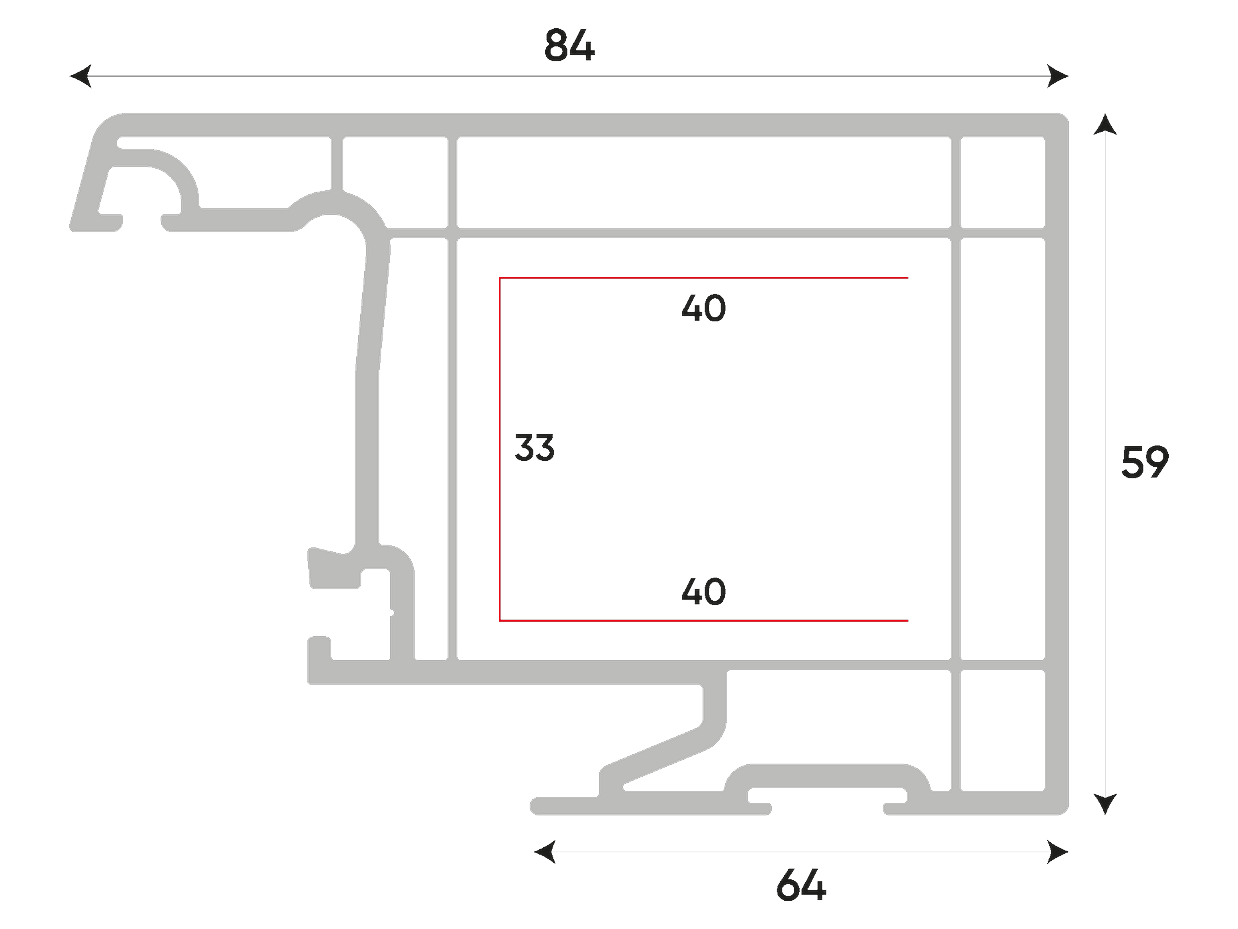

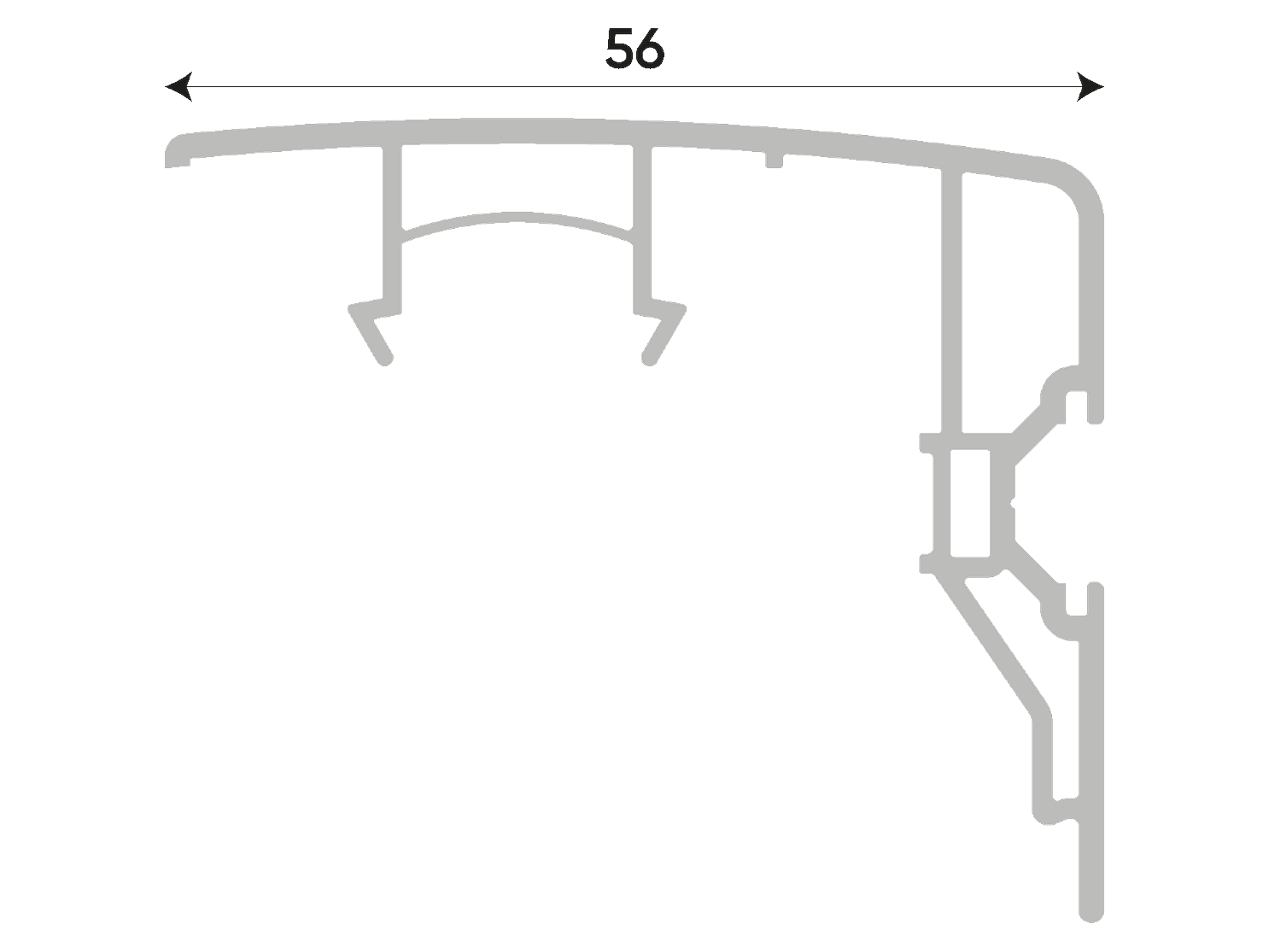

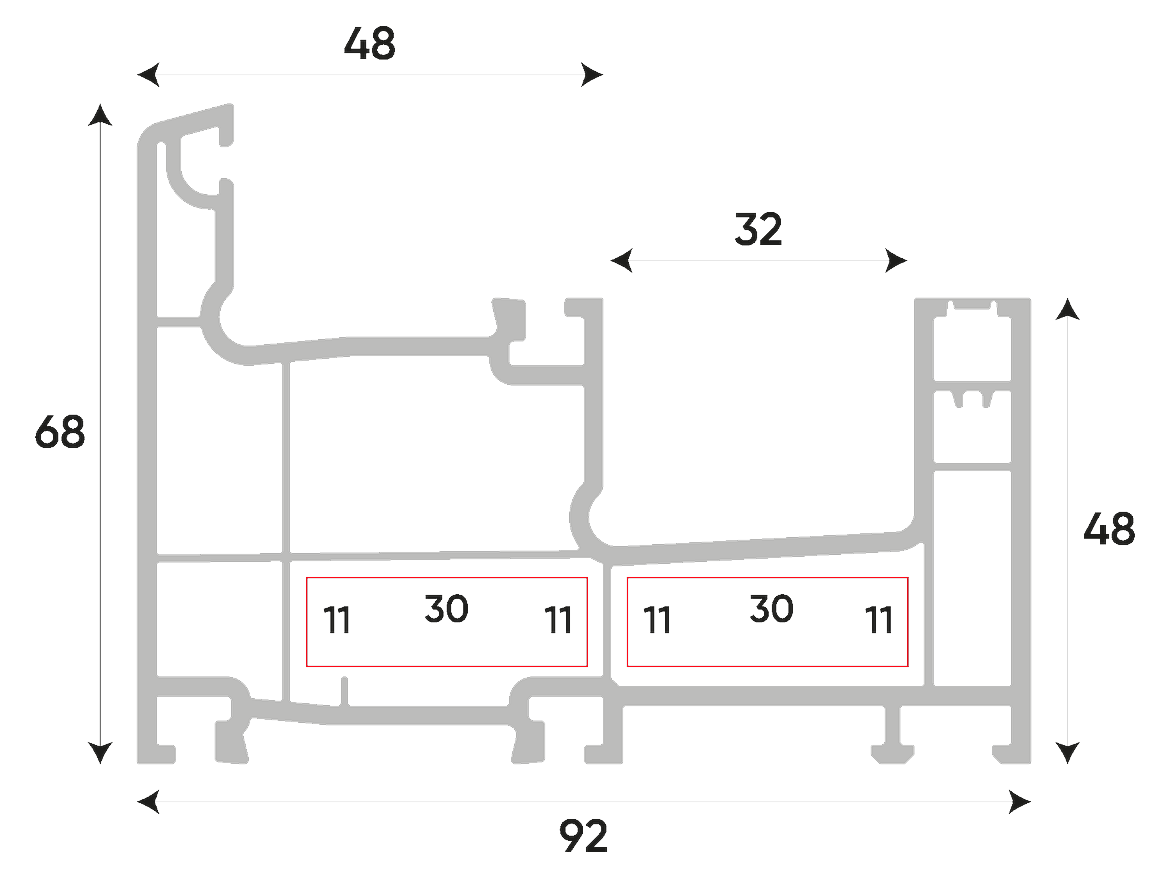

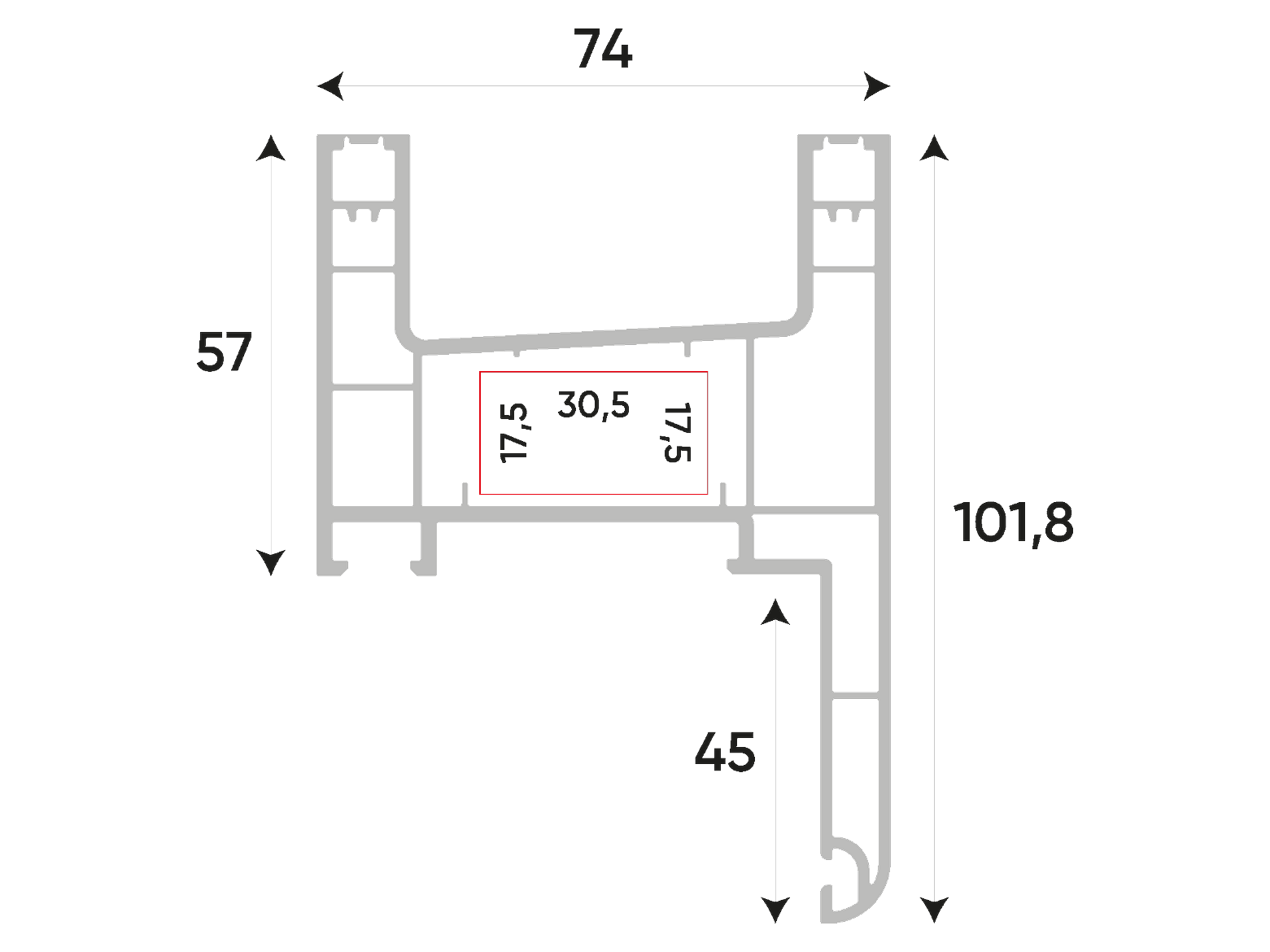

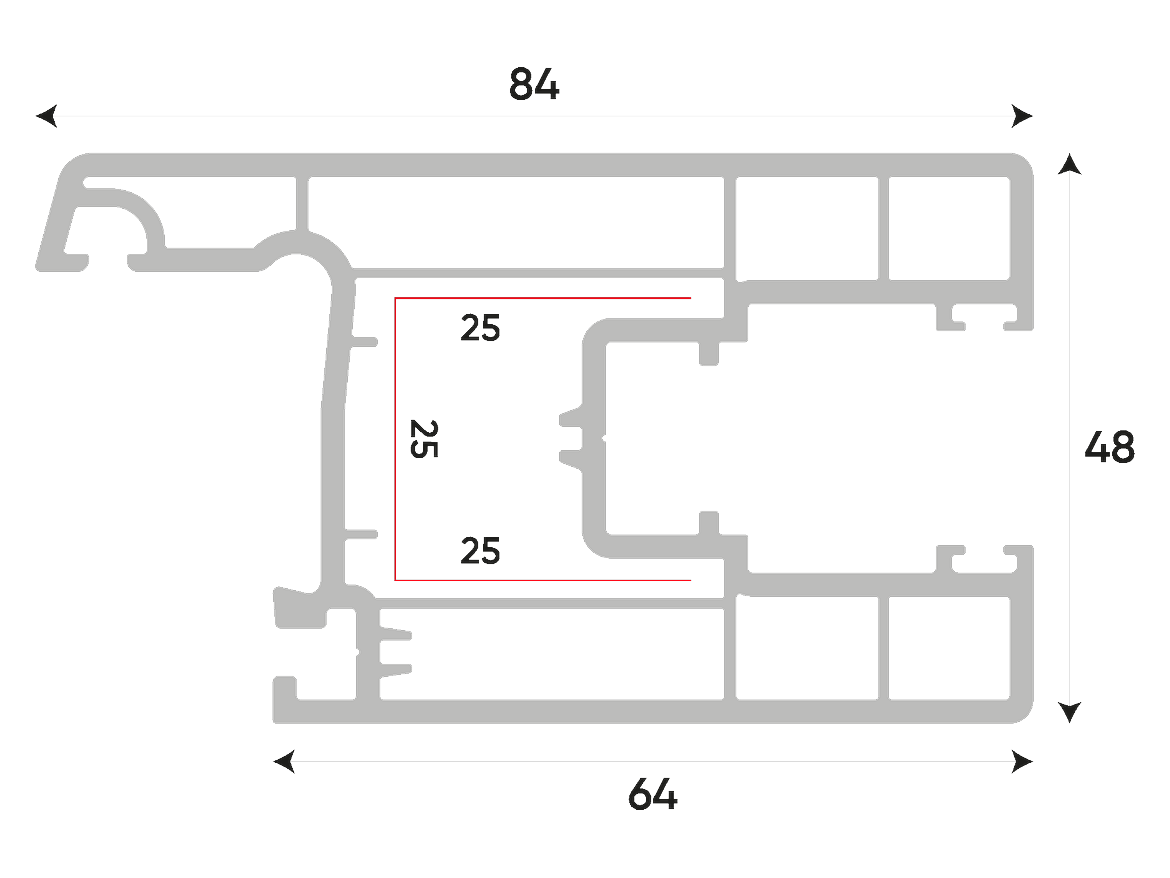

المقطع العرضي لكل بروفيل بغرفه الداخلية وخطوط أبعاده، كما هو منشور في الكاتالوج. تستخدمه الورشة لتحديد الكود الصحيح قبل القص، ويعتمده المهندس في المواصفات.

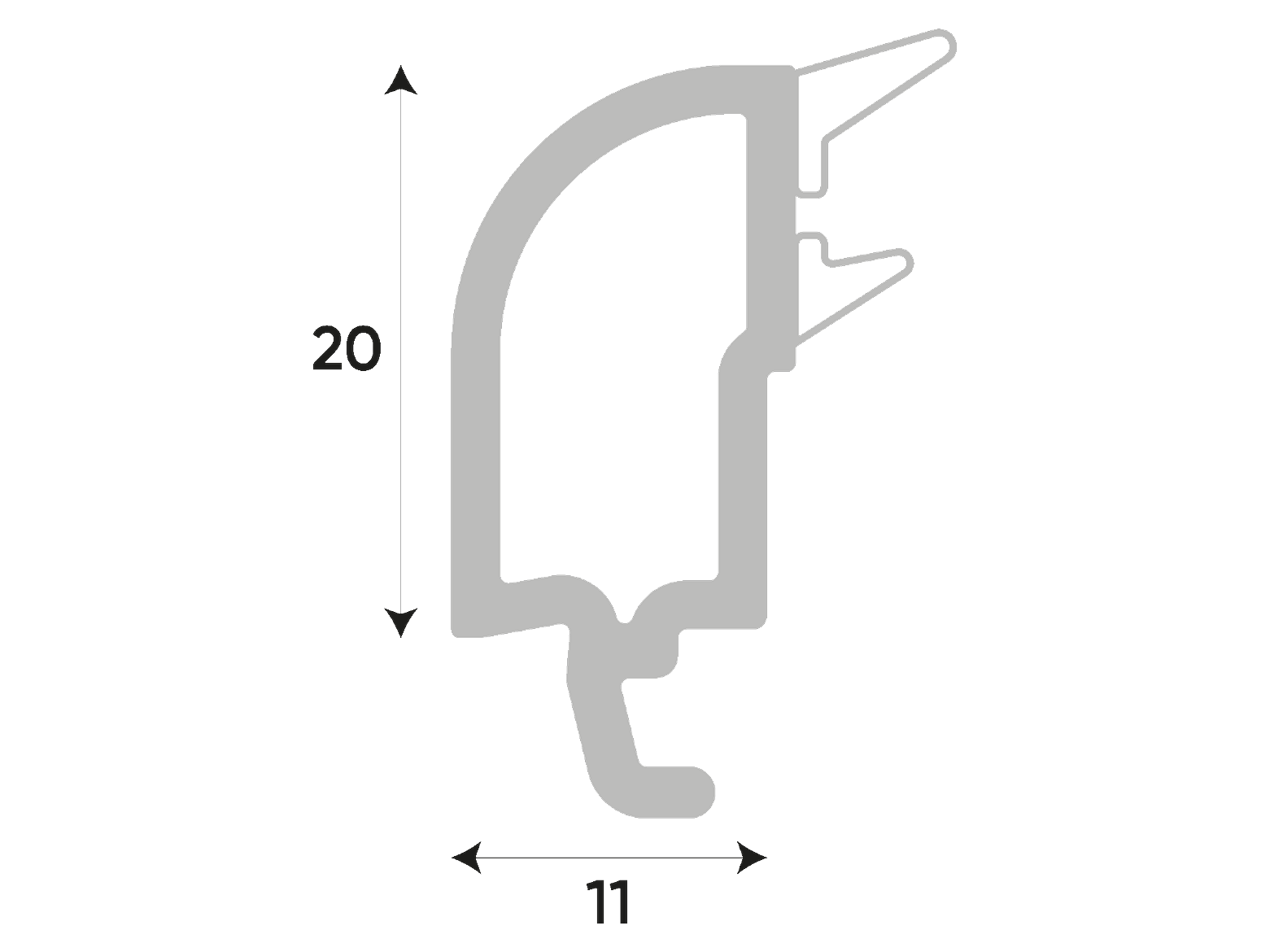

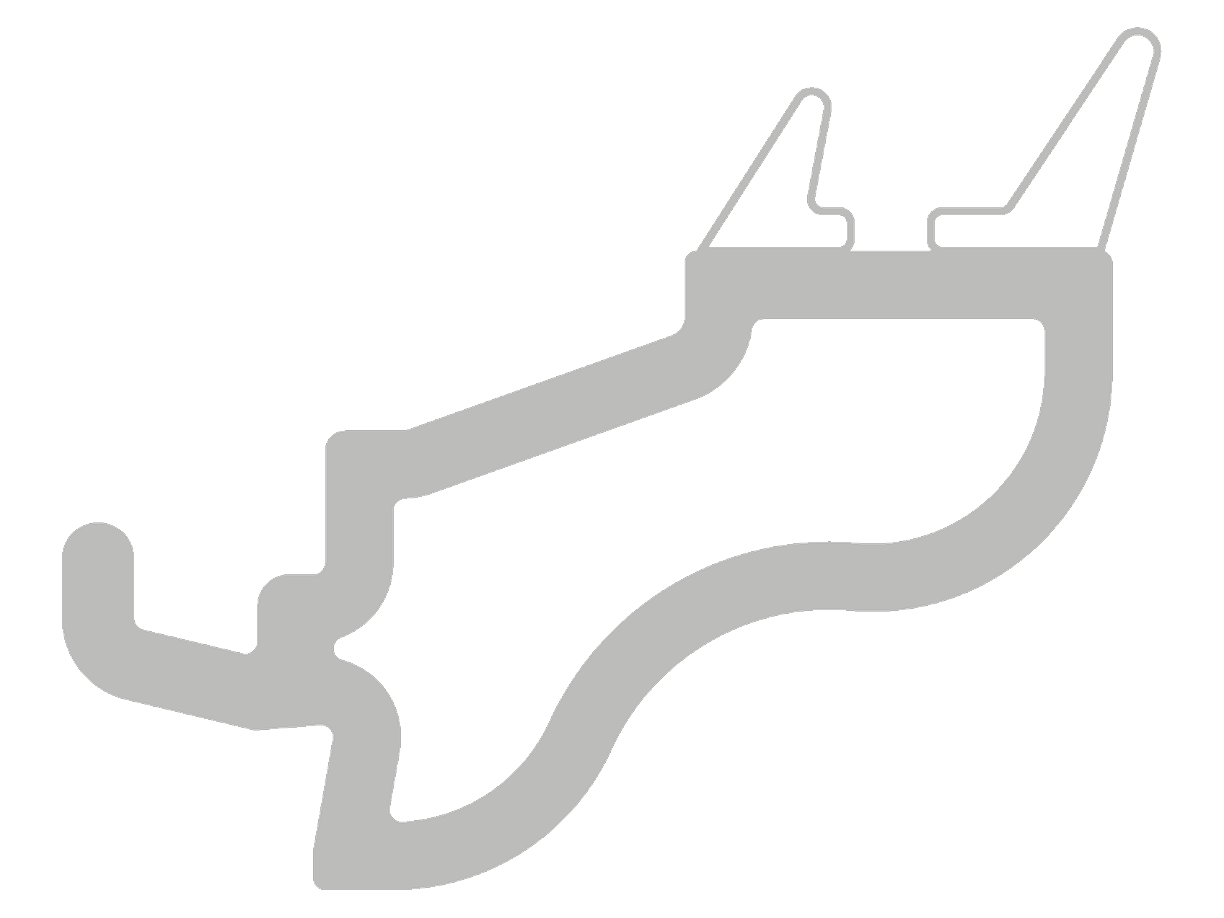

الزجاجية هي البروفيل الذي يثبّت الزجاج داخل الكادر، وسماكتها مرتبطة بتركيب الزجاج.
الألوان والتشطيبات
التشكيلة اللونية المعتمدة لهذه السلسلة هي نفسها المعتمدة لسلسلة كاراجا.
استفسار مهني عن هذه السلسلة
أرسل لنا الأكواد المطلوبة والكميات والتشطيب والموقع، ونعود إليك بعرض سعر ومتابعة فنية وتجارية.
