رامان
رامان سلسلة نوافذ وأبواب بعرض نظام 60 مم، أي أن عمق الكادر والجناح اللذين يُبنى عليهما الهيكل هو 60 مم. تتكوّن من خمسة بروفيلات رئيسية: كادر عادي، جناح نافذة، جناح باب، قاطع T، وكادر بحاجب، ولكل منها غرفة تسليح بمقاس 27×27 مم، وتتّسع غرفة جناح الباب إلى 40×30 مم. تستقبل السلسلة زجاجاً مزدوجاً بسماكة 20 مم بتركيب 4‑12‑4 عبر زجاجية بارتفاع 14 مم، وتعتمد التشكيلة اللونية نفسها المعتمدة لسلسلة توروس.
اطلب عرض سعر
ما الذي تتكوّن منه السلسلة؟
كل سلسلة مجموعة بروفيلات تعمل معاً. الكادر هو الإطار الثابت الذي يُركَّب في فتحة الجدار، والجناح هو الجزء المتحرّك الذي يحمل الزجاج، وقاطع T يفصل بين جناحين أو بين جناح وقطاع ثابت، والكادر بحاجب ينهي التقاء الإطار بالجدار. البطاقات أدناه تبيّن ما يطبعه الكاتالوج لهذه السلسلة تحديداً.
A و B و C هي خطوط الأبعاد المرسومة على المقطع نفسه: A العرض الظاهر، B عمق البروفيل، C الارتفاع الكلي للقطعة كما هو مؤشَّر في الرسم.

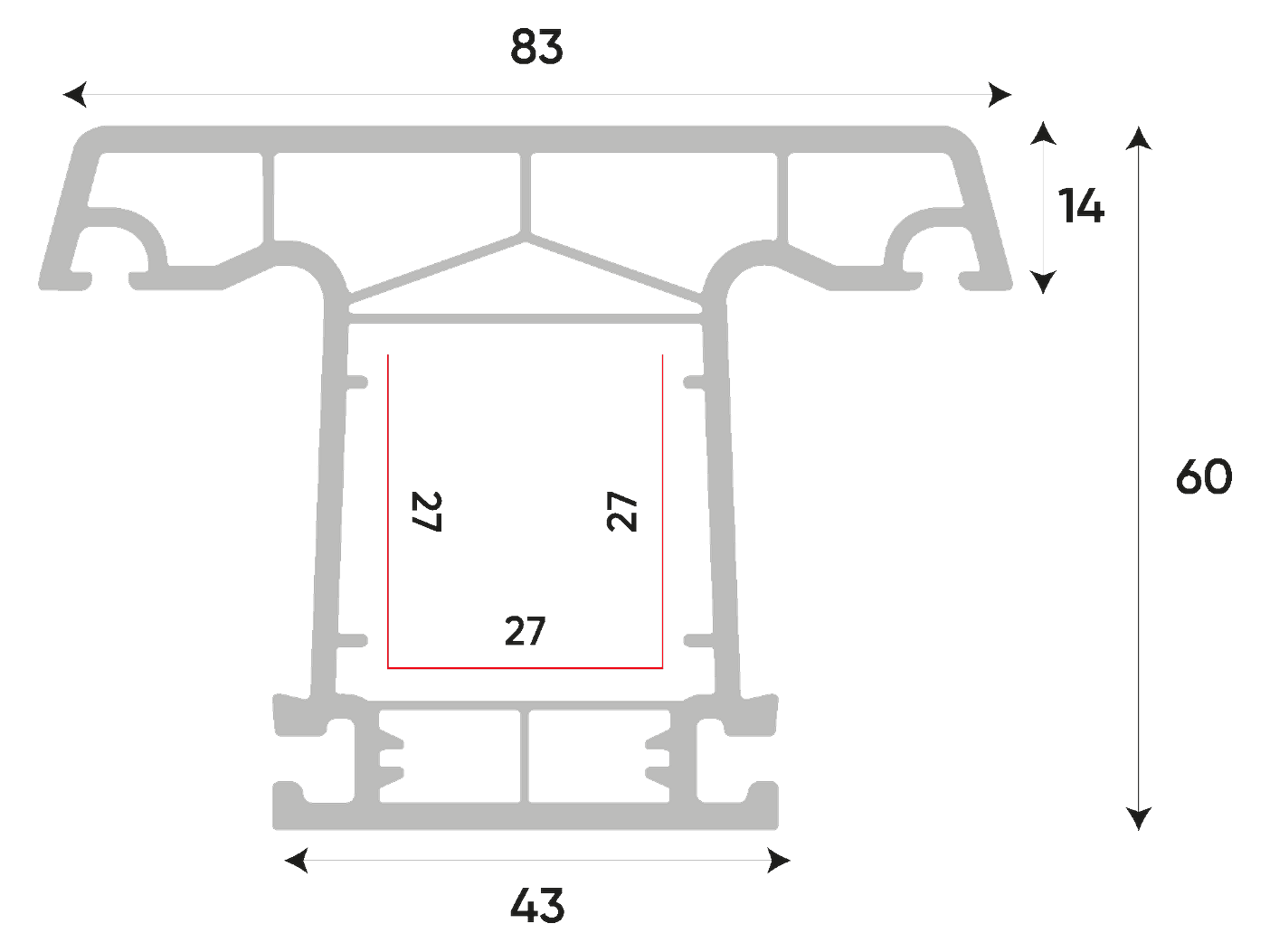

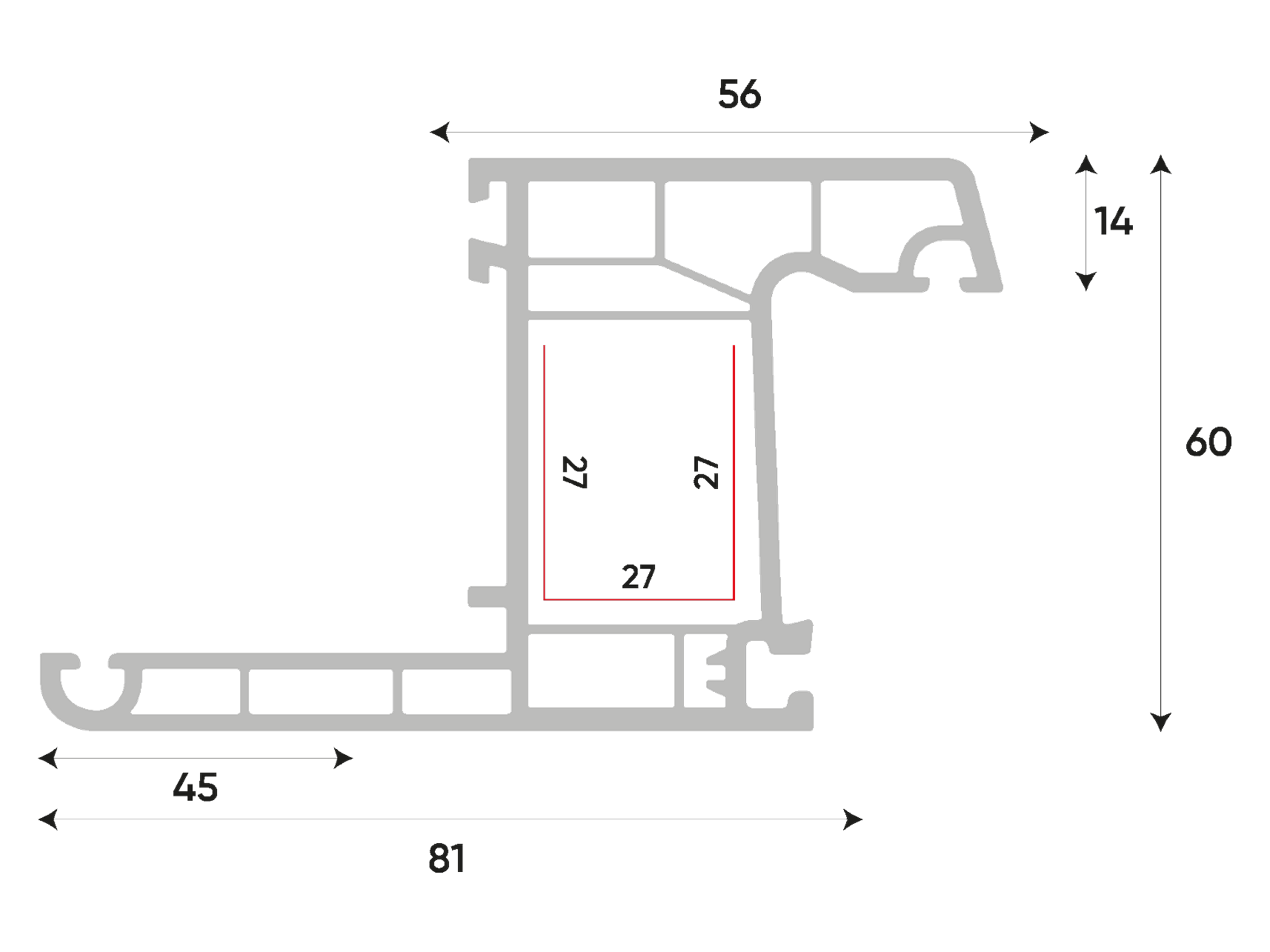

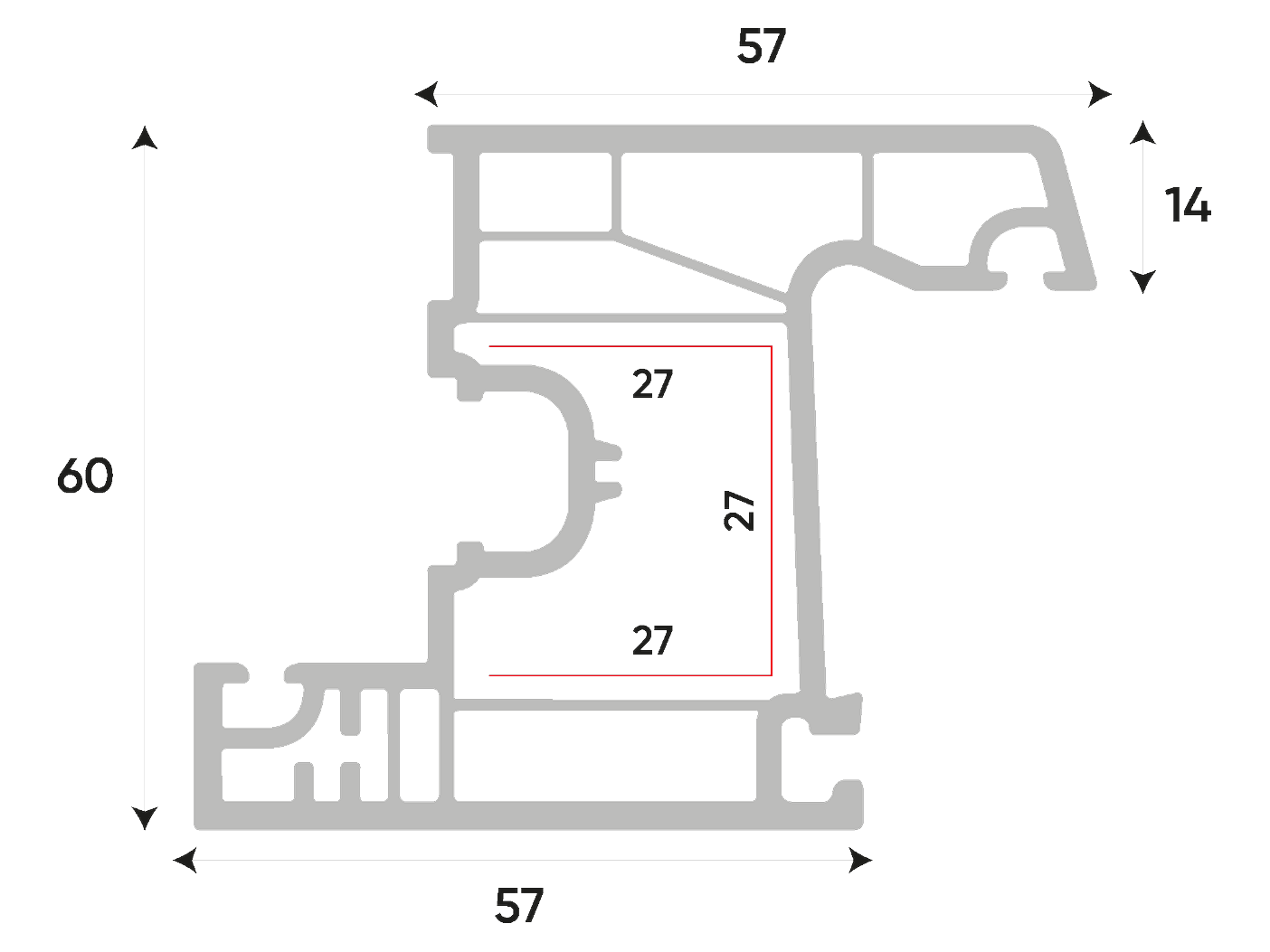

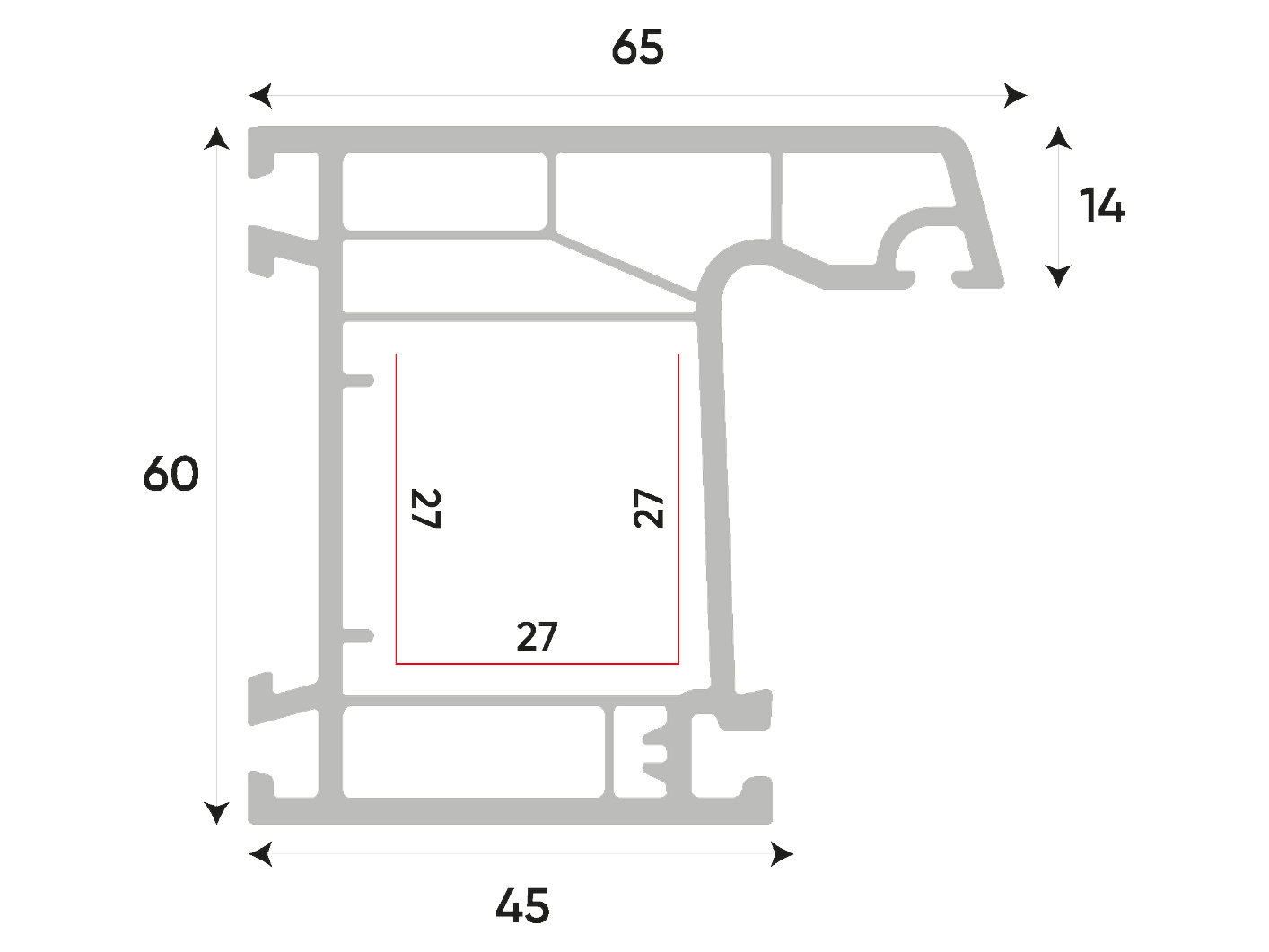

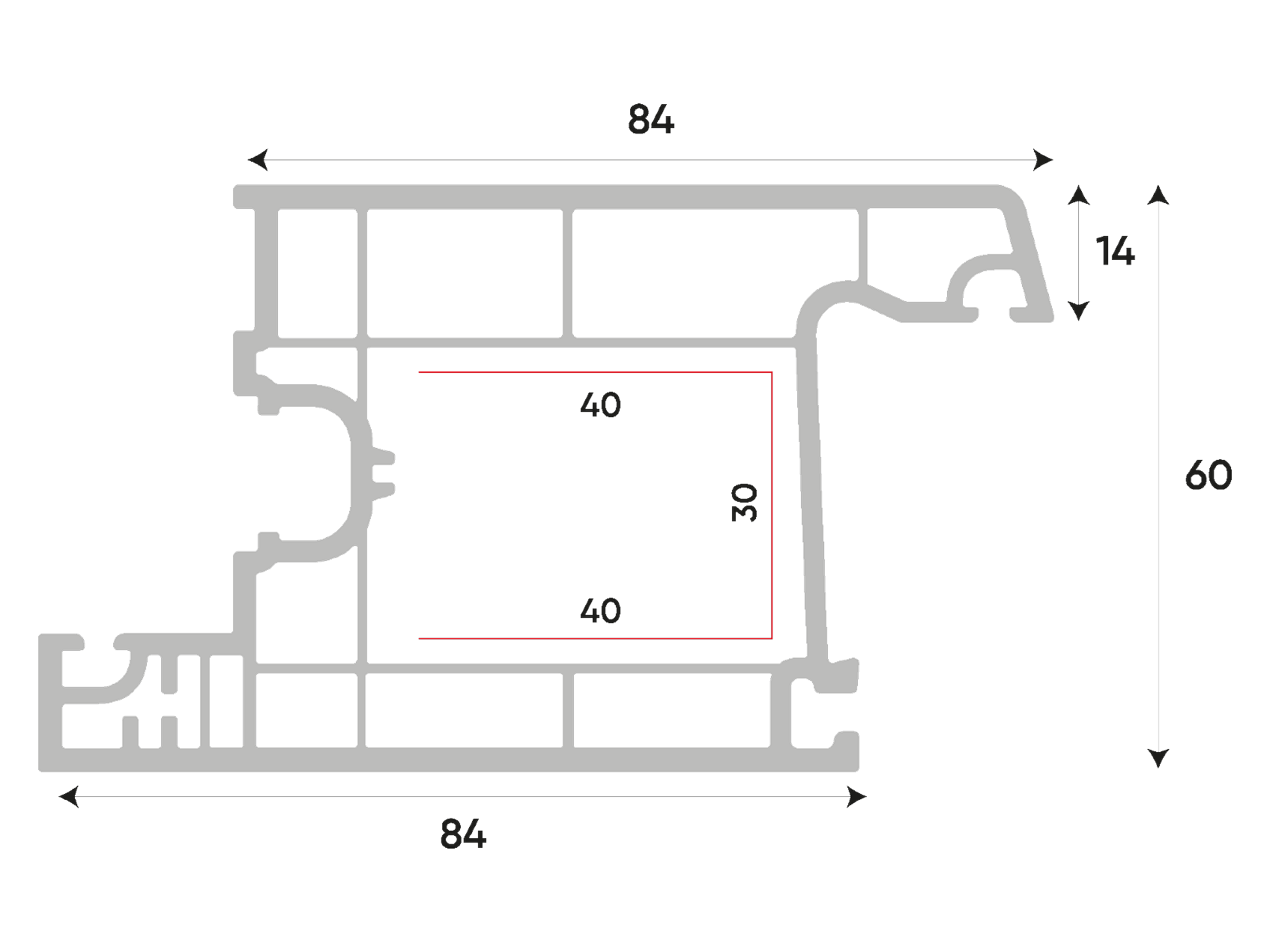

المقطع العرضي لكل بروفيل بغرفه الداخلية وخطوط أبعاده، كما هو منشور في الكاتالوج. تستخدمه الورشة لتحديد الكود الصحيح قبل القص، ويعتمده المهندس في المواصفات.
ملاحظة من المصدر: تتشارك هذه السلسلة مع توروس أكواد البروفيلات R6001-R6005، غير أن الأبعاد المطبوعة تختلف بين صفحتَي الكاتالوج. أكّد معنا الكود والأبعاد قبل تثبيت الطلب.
الزجاجية هي البروفيل الذي يثبّت الزجاج داخل الكادر، وسماكتها مرتبطة بتركيب الزجاج.
| السماكة | تركيب الزجاج | كود مزدوج | كود مفرد |
|---|---|---|---|
| 20 mm | 4-12-4 | R6008 | R6009 |
الألوان والتشطيبات
التشكيلة اللونية المعتمدة لهذه السلسلة هي نفسها المعتمدة لسلسلة توروس.
استفسار مهني عن هذه السلسلة
أرسل لنا الأكواد المطلوبة والكميات والتشطيب والموقع، ونعود إليك بعرض سعر ومتابعة فنية وتجارية.
